飛針式測試儀是對針床在線測試儀的一種改進，它用探針來代替針床，在X-Y機構上裝有可分別高速移動的4個頭共8根測試探針，最小測試間隙為0.2mm。工作時根據預先編排的坐標位置程序移動測試探針對測試點，各測試探針根據測試程序?qū)ρb配的元器件進行開路/短路或元件測試。與針床式在線測試儀相比，在測試精度、最小測試試間隙等方面均有較大幅度的提高，并且無需制作專門的針床夾具，測試程序可直接由線路板的CAD軟件得到，但測試速度相對較慢是其不足之處。

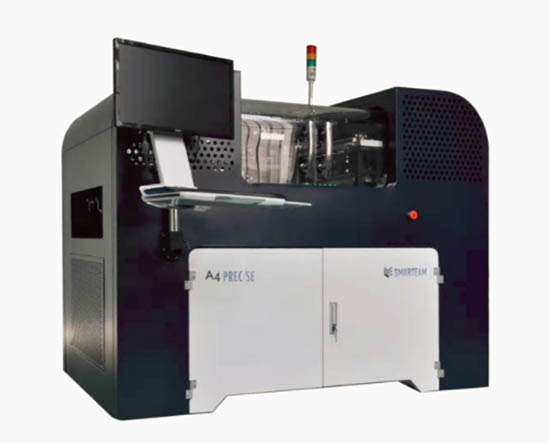

世邁騰科技研發生產的A4飛針測試儀是用于測試已經裝配好元器件的印刷電路板，可測試電阻器，電容器，電感器二極管等，電路板由輸送機從左向右輸送，也可以裝載手動。設備配備4個飛行測試針，通過滾珠絲杠移動測試飛針，滾珠絲杠由花崗石支撐，重型鑄鐵機器底座，確保機器的精度?？珊蚆ES做集成，上傳用戶指定數據到系統。

ICT能夠有效地查找在SMT組裝過程中發生的各種缺陷和故障，但它不能評估整個線路板所組成的系統在時鐘速度時的性能。而功能測試（Functional Tester）就可以測試整個系統是否能夠?qū)崿F(xiàn)設計目標，它將線路板上的補測單元作為一個功能體，并對其提供輸入信號并按照功能體的設計要求檢測輸出信號。這種測試是為了確保線路板能夠按照設計要求正常工作。所以功能測試最簡單的方法是將組裝好的某電上，然后加電壓。如果設備工作正常，就表明線路板合格。

融合互檢，把控產品質量的第一道“紅線”

在電子組裝行業，單一的工藝測試設備（AOI、AXI、ICT）在測試的諸多方面會遇到了不同挑戰，如微型化(高密集度)PCBA給ICT夾具制造帶來較大沖擊，AOI設備的設計使其無法檢測到藏于組件下面的引腳或焊接狀況，BGA器件的引腳全部排放在器件底部，特別是對于帶金屬屏蔽的BGA，對于無引出線的多層電路板的BGA，使得ICT力所不能及等。此外，AOI、AXI這兩種設備的測試還受到來料變化、焊點形態變化等影響，最終都會影響其檢出率，不能很好地滿足要求。

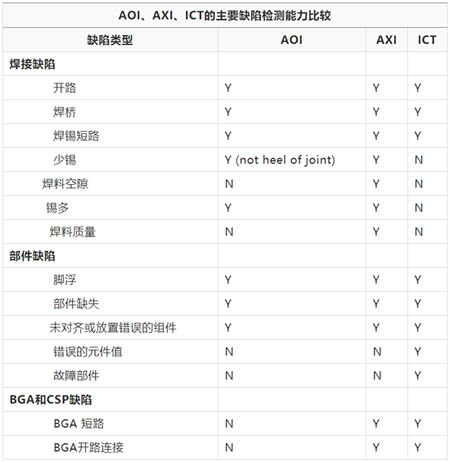

所以很難界定哪些技術手段是組裝業所必須的，而哪些是不需要的，每種測試技術的應用領域和測試手段都不盡相同，都有其測試的側重點，主要是根據工廠實力和承受能力來實施。從近幾年的發展趨勢來看，測試技術方法選擇的主要依據應該著眼于SMT產線組件和工藝的類型、故障概率譜和對產品可靠性的要求，使用兩種或以上測試技術手段并用、互為補充乃是最佳途徑。各種組裝測試的效能統計比較數據如下圖，充分說明了不能靠單一的測試技術手段。

工藝管控的關鍵點在SPI、AOI、AXI、ICT、FCT，通過這些監示與測量的數據統計分析來不斷優化焊膏印刷、貼片、再流焊/波峰焊/手工焊的工藝細節參數，從而提升生產制造的效率、流水直通率，并且能達到較優的品質。組裝生產線要實現柔性化，改變過去的單一品種大規?；a(chǎn)方式，快速分解組合成多品種、小批量、可制造性的生產方式。貼裝設備、焊接設備、測試儀器設備的工藝布局設置，應根據組裝工藝制程和故障概率譜來設計。

AOI測試可以放在焊膏檢查或者再流焊前的元件檢查來實現缺陷預防，這樣做能夠改善工藝，全面提高SMT質量，降低保修成本；AXI測試放在焊接完全完成之后，以焊點質量檢查來實現焊接設備的工藝參數控制，預防焊接缺陷；FCT測試放置在終檢之前，焊接性能檢測之后，以完成電氣性能測試，會大幅降低交付顧客的產品質量不良率。
