航裕電源大功率直流電源技術先進性說明

1、 高頻開關功率變換技術

直流電源功率變換采用高頻半導體功率變換實現。半導體功率器件采用德國最新一代IGBT模塊，利用IGBT高頻開關工作方式下低損耗的優點，完成高頻PWM變換和控制，實現大功率變流；并將IGBT及其驅動、保護和吸收電路配裝成單相逆變單元模塊，使電源具有體積小、效率高、可靠性高的特點。

2、 鐵基納米晶高頻變壓器設計技術

鐵基納米晶材料磁導率高，自身損耗低，高頻特性優良；使用鐵基納米晶磁心制作的高頻變壓器，高頻特性好，體積小，重量輕，功率大，損耗低；采用此高頻隔離變壓器制作的電源，整機體積小，重量輕，效率高，噪聲小、電磁兼容性好，可靠性高。

3、 先進的電流限流控制技術，增強負載沖擊性

采用最先進的限流控制策略，瞬間有效的控制了電源的輸出電流，適應各種沖擊性負載如整流型、電機型等類型，不會造成供電瞬間電流過大而頻繁保護。我公司直流電源可帶0.6倍額定容量感性負載，0.8倍額定容量容性負載。此項技術提升了電源帶沖擊性負載的能力，同時對電源自身有一定的保護作用。

另一方面，此項技術使直流電源即能作穩壓源使用，也能作恒流源使用。

4、獨特的PID雙閉環反饋控制技術

采用獨特的PID控制技術，即電壓、電流雙閉環反饋控制技術來實現輸出電壓、電流的穩定；電壓PID反饋控制穩定輸出電壓值；電流PID反饋控制在帶合適負載情況下穩定輸出電流值。

電壓PID反饋控制環，它檢測輸出電壓對應數值，通過PID調節器，對輸出電壓數值進行快速有效控制，使輸出電壓與設定電壓保持一致。PID調節器響應速度快，穩定度強，能夠?qū)崟r控制輸出電壓的數值，且確保輸出電壓跟蹤設定給定電壓；使電源的電壓瞬態特性和穩態特性優于0.5%。

在帶載情況下，電流PID反饋控制環，它檢測輸出電流對應數值，通過PID調節器，對輸出電流數值進行快速有效控制，使輸出電流與設定限流電流數值保持一致。PID調節器響應速度快，穩定度強，能夠?qū)崟r控制輸出電流的數值，且確保輸出電流跟蹤設定電流；使電源的電流瞬態特性和穩態特性優良。同時能合理提升電源帶負載的能力和抗沖擊負載的能力。

5、具有良好的電網適應能力和電磁兼容性

寬電網電壓波動設計，輸入電壓10%波動時電源仍可正常工作；抵抗電網干擾能力強，電網噪聲抵抗能力符合IEC標準；整流輸出采用直流平波電抗器，有效提高了電網側功率因數、減小了注入電網的諧波電流。鐵基納米晶高頻變壓器設計，使電源體積、重量、噪聲小，效率高，電磁兼容性好。

6、 故障診斷和智能監控

采用微型單片機和相應接口芯片完成電源的智能監測控制，電源工作方式調控靈活，運行參數、工作狀態一目了然；電源設置參數長期記憶保存，各種故障狀態判斷并顯示，各種測量參數準確并直觀顯示；具有遠程監控功能。

航天航空客戶案例

適用于航空軍用、檢測實驗室、電機、電子零部件、核磁實驗測試、暗室實驗、EMC測試、飛機電子測試等···

■上海航天某所

產品：

HY-GT系列 陀螺儀測試電源

HY-AE系列 激磁電源

應用：制導系統 陀螺儀及相關傳感器測試

■航天某院

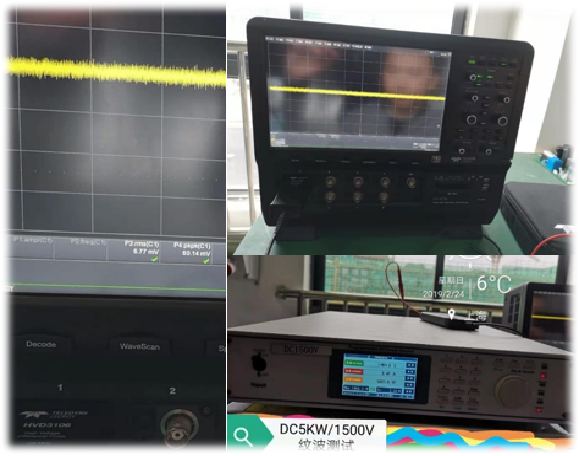

產品：超低紋波直流電源

DC, 0-1500V, 0-3.34A

紋波要求 200mVpp，20mVrms

應用：航天器 電推進
