工業產品的交互界面開發要求越來越接近于消費領域的產品。選擇一種快速且低成本的嵌入式UI開發方案顯得尤為重要，本文將為您介紹一種新的框架式嵌入式UI開發平臺。

1 . 串口屏

串口屏是指可以通過串口指令控制其顯示的屏幕，如UART（TTL、232、485）、SPI等。若控制引腳較多且之間間存在一定的時序關系則統稱為并口屏。串口屏所有的繪圖、顯示及人機交互都是依靠MCU與串口屏之間的指令、數據傳輸。串口屏最大的優點就是開發便利且大大減少了主控芯片的IO口占用，但為了實現更豐富的顯示效果，串口屏內部需要集成高性能的為處理器，這也使得串口屏的價格比裸屏高出很多。

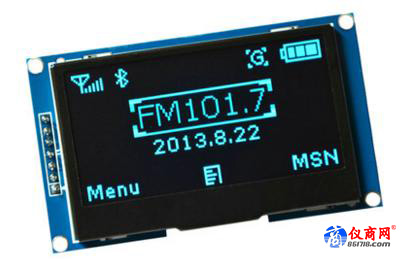

圖1  簡單串口屏

2010年以前的串口屏大多是通過上位機將要顯示的內容預先下載到屏幕中，然后發送預設指令將各種界面顯示出來。2014年后，功能更強大的組態屏使串口屏的產業鏈日趨成熟。由于串口屏的顯示依賴其自帶的庫，所以其顯示靈活度在一定程度上依舊受限。

圖2  組態串口屏（圖片來源網絡）

2 . 嵌入式QT/E

相比于直接使用串口屏，嵌入式的QT/E的靈活度、自由性極大豐富。嵌入式的QT/E可以認為是QT在linux上的的精簡版，它在底層摒棄了Xlib庫以適應嵌入式應用的開發。使用 Qt 只需一次性開發應用程序，無需重新編寫源代碼，便可跨不同桌面和嵌入式操作系統部署這些應用程序。

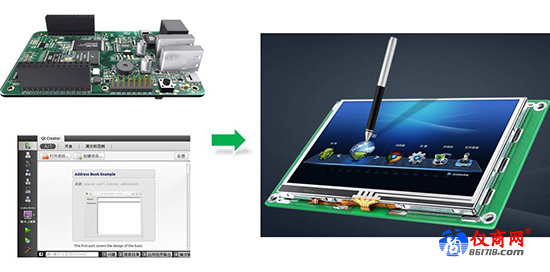

圖3  嵌入式Linux QT/E界面開發

3 . 嵌入式emWin

使用QT/E往往需要在微控制器上運行嵌入式操作系統，因此對于MCU的性能有一定的要求。除此之外，若之前未接觸過QT/E，運用起來將花費一定的時間成本。相比之下，emWin更適合于快速、精簡UI的開發。

emWin圖形庫由德國SEGGER公司開發，可為圖形LCD設計提供高級支持，極大簡化了LCD設計并縮短上市時間。為恩智浦ARM微控制器用戶免費提供的emWin圖形庫，以其免費提供商業圖庫、使用簡單、提升MCU運行表現和色彩逼真。

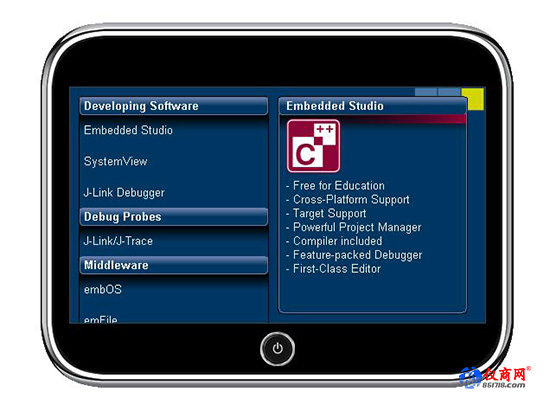

圖4  emWin_Demo
