用于光伏電池制造的絲網印刷系統可采用以下工藝步驟：

晶片光刻檢驗 — 系統將晶片傳送到檢測區域，并對晶片表面的至少兩個基準點（對準標記）進行成像。

圖像處理 — 使用圖像處理軟件確定每個基準點的精確位置數據，并在內存中定期更新這些數據，以提高多個印刷層的印刷準確度。

晶片對準 — 在X、Y和θ方向?qū)脚_進行精細調整（見圖3）以修正偏置，然后轉移到絲網印刷網版（模板）的下方。這些調整可使晶片上的基準點與存儲的參考基準點重疊。直線光柵和圓光柵可提供必要的位置反饋，以驅動每個軸精確地將晶片與絲網對準。

印刷 — 在對準之后，將晶片夾持到位，然后使用傳統絲網印刷工藝直接噴涂銀和鋁漿。

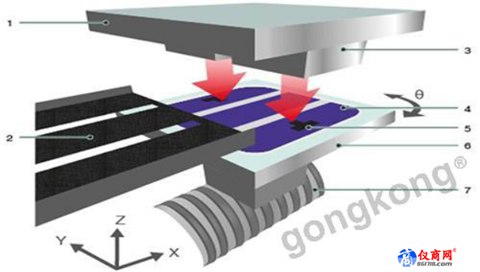

圖3：太陽能電池絲網印刷流程

運動控制技術要求

當前，單晶光伏電池的能量轉換效率接近20%，而硅單結電池的最大理論極限效率約為29%。轉換效率的提高可降低每千瓦時的發電成本，并減少太陽能發電裝置的物理尺寸，因此制造商一直不斷致力于改進制造工藝以提高效率。

典型的硅太陽能電池生產流程需要完成多次絲網印刷操作：電池的正反面至少有兩次單獨的印刷工序。為了提高轉換效率，必須在不降低導電性的前提下盡可能精細印刷電池正面的接觸線，這需要以極高精度和重復性完成多層疊加印刷。

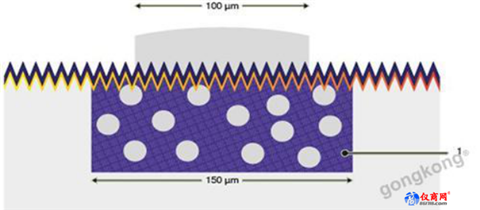

通過使接觸線變得更細更厚，可使更多電池面積參與太陽能轉換（圖4）。例如，將接觸指的線寬從120 μm縮減至70 μm，同時將厚度提升一倍，則轉換效率可潛在增加0.5%。另一項提高電池性能的技術則是使用選擇性發射極 — 即對太陽能電池的硅晶片進行差異化摻雜處理。通過在金屬觸指正下方的區域進行重摻雜，而僅在其他區域進行輕摻雜，可提高光線的短波響應，從而提高電池轉換效率（圖5）。

圖4：減少金屬接觸指線寬可提高太陽能電池轉換效率

目前有多種技術可用于制造選擇性發射極，其中大部分都涉及各印刷層的高精度對準和沉積。由于后續印刷層必須精確置于前一層之上，因此絲網對準精度是確保多層印刷觸指質量優良最為重要的指標。配有高分辨率攝像頭的先進對準系統如今已能夠?qū)崿F(xiàn)達±10 μm的對準精度。高精度位置編碼器，例如雷尼紹RESOLUTE絕對式光柵系統，是提高印刷絲網重疊精度和控制性能的關鍵。RESOLUTE光柵的工作速度高達100 m/s，分辨率可達1 nm，周期誤差低至±40 nm。


總結

太陽能在未來數十年內很可能成為人類最主要的電力來源，其發電方式可分為集中式和分布式，后者如屋頂安裝的太陽能電池板（圖6）。在蓬勃發展的背景下，光伏產業鏈的參與者擁有著諸多商機。運動控制技術可應用到光伏電池制造流程的所有階段，對于高精度絲網印刷工藝而言尤為重要。雷尼紹在運動控制領域的專業技術以及種類豐富的光柵產品系列可為OEM廠商與最終用戶提供最前沿的測量解決方案，滿足他們的運動控制需求。
