柔性屏將會顛覆傳統屏幕的呈現方式，使得社會進入即使一瓶可樂亦可顯示的時代，在這個巨大變革來臨前，我們有必要對即將過去的現用屏幕做個小結。

觸摸屏種類及基本原理

為了操作上的方便，人們用觸摸屏來代替鼠標或鍵盤。如圖1所示，觸摸屏由觸摸檢測部件和觸摸屏控制器組成;觸摸檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，接受后送觸摸屏控制器;而觸摸屏控制器的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，它同時能接收CPU發來的命令并加以執行。

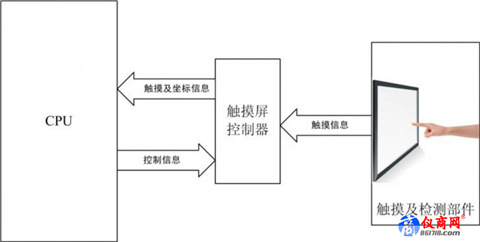

圖1觸摸屏系統框圖

按照觸摸屏的工作原理和傳輸信息介質的不同，我們把觸摸屏分為四種，分別為電阻式、電容感應式、紅外線式以及表面聲波式。每一類觸摸屏都有其各自的優缺點和適用場合。下面對上述的各種類型的觸摸屏進行簡要介紹一下：

1、電阻式觸摸屏

這種觸摸屏利用壓力感應進行控制。如圖2所示，電阻觸摸屏的主要部分是一塊與顯示器表面非常配合的電阻薄膜屏，這是一種多層的復合薄膜，它以一層玻璃或硬塑料平板作為基層，表面涂有一層透明氧化金屬(透明的導電電阻)導電層，上面再蓋有一層外表面硬化處理、光滑防擦的塑料層、它的內表面也涂有一層涂層、在他們之間有許多細小的(小于1/1000英寸)的透明隔離點把兩層導電層隔開絕緣。當手指觸摸屏幕時，兩層導電層在觸摸點位置就有了接觸，電阻發生變化，在X和Y坐標兩個方向上產生信號，然后送觸摸屏控制器?？刂破鱾蓽y(cè)到這一接觸并計算出(X,Y)的位置。這就是電阻技術觸摸屏的最基本的原理。

電阻類觸摸屏的關鍵在于材料科技，常用的透明導電涂層材料有：氧化銦(ITO)、鎳金涂層等。

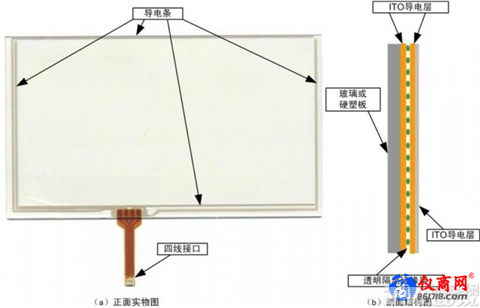

圖2四線電阻觸摸屏結構圖

2、電容式觸摸屏

電容式觸摸屏是利用人體的電流感應進行工作的。當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分別從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。

圖3電容式觸摸屏工作原理

3、紅外線式觸摸屏

紅外觸摸屏是利用X、Y方向上密布的紅外線矩陣來檢測并定位用戶的觸摸。如圖4所示，紅外觸摸屏在顯示器的前面安裝一個電路板外框，電路板在屏幕四邊排布紅外發射管和紅外接收管，一一對應形成橫豎交叉的紅外線矩陣。用戶在觸摸屏幕時，手指就會擋住經過該位置的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位置。任何觸摸物體都可改變觸點上的紅外線而實現觸摸屏操作。

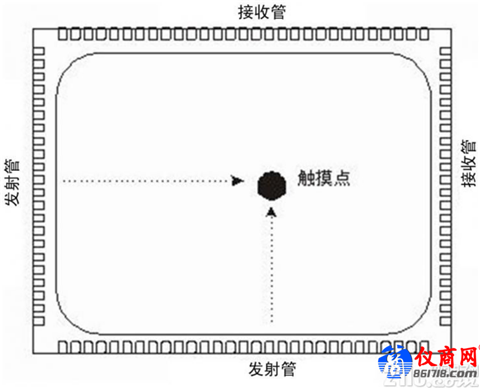

圖4紅外線觸摸屏原理

4、表面聲波觸摸屏
