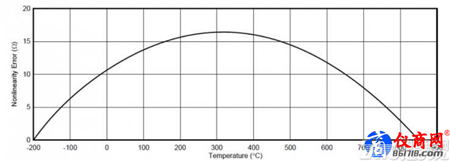

如果用-200°C和+850°C兩個端點直接做兩點線性校準，嘗試簡化計算，溫度范圍內的溫度電阻值曲線如下圖。這時最大的非線性誤差超過16Ω，誤差比較大。

根據公式生成溫度電阻值表，再在查找表中進行小范圍的線性插值，是既計算簡單又可以實現精確逼近的方法。在IEC60751中附有1℃為間隔的溫度電阻值查詢表。

5.測量電流

鉑熱電阻幾乎都使用直流電流激勵進行測量，測量電流不可避免的會在電阻中產生熱量，引入自熱誤差。鉑熱電阻手冊中有標注測量電流、自熱系數，兩個參數，典型測量電流I為0.3~1mA，自熱系數S為0.015℃/ mW左右。

根據自熱系數可計算測量電流引入的溫度誤差，根據以下公式。

ΔT = P×S=( I2×R) ×S

例如給定1mA，在PT100阻值最大400Ω時,產生的自熱溫度約為0.01℃，這種情況下誤差幾乎可以忽略。在鉑電阻自熱系數不影響的情況下，測量電流優先設定到最大值，電流過小時輸出電壓值幅度變小，信噪比降低。1mA是比較常用的測量電流值。

6.接線方式

鉑熱電阻的輸出引線方式有二線制、三線制、四線值，其中二線制引線電阻引入的誤差無法消除;四線制無引線電阻誤差，但引線數量最多多;三線制基于三個根引線在同等物理尺寸條件下，引線電阻值相等，兩次測量電阻值之后通過計算可消除引線誤差，是用得最多的方式。

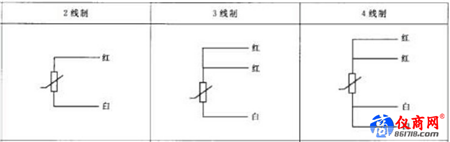

圖 5 鉑熱電阻接線方式

7.總結

測溫電路的精準程度除卻熱電阻的前期選型，還需要后續硬件設計與軟件算法的優化，致遠電子針對鉑熱電阻測量，提供三線制接口的PT100接口模塊TPS02，內置激勵電流源在內的高穩定度測量電路、24位ADC、電阻溫度值線性化算法，2500V電氣隔離，連接鉑熱電阻就可以通過IIC數字接口讀出溫度值。
