覺得實時方案不靠譜的基本上都是擔心示波器的垂直分辨率以及底噪聲。覺得實時方案好的主要基于觸發抖動以及更精準的時鐘恢復設定。

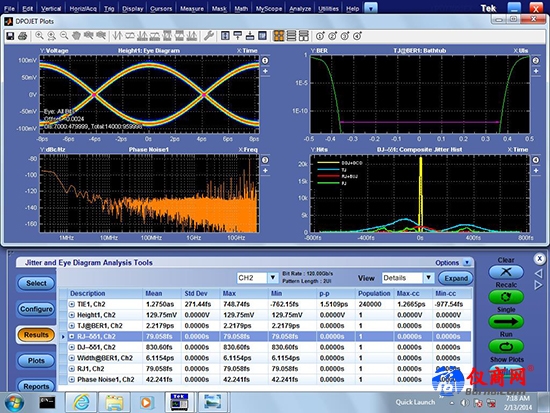

不過泰克全新的ATI示波器采用 異步時序交織結構，實現了 70 GHz和 200 GS/s（5 ps/樣點）實時采集性能。這種已獲專利的對稱結構本身的噪聲要遠遠優于傳統帶寬交織方法。DPO70000SX 提供了最低的噪聲、最高的保真度和最大的性能。圖中顯示了應用到ATI 輸入的60 GHz 正弦波抖動分析。 結果顯示干凈的眼圖，隨機抖動RJ <80 fsRMS

正式基于泰克ATI示波器的高性能，ATI示波器已經廣泛應用于進行復雜的光調制分析，對高速串行信令和頻率進行抖動和噪聲分析，對寬帶 RF 信號進行相位和調制分析。比如最近長春光機所中德綠色光子學研究中心，采用泰克的ATI示波器進行“低能耗VECSEL 200+ Gbps 光互聯”研究，

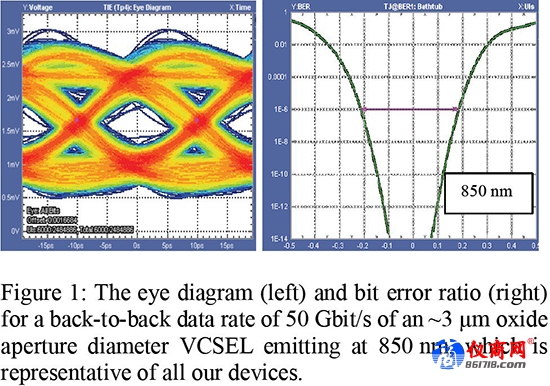

下圖來自Gunter Larisch 論文《Energy-efficient VCSELs for 200+ Gb/s optical interconnects》

圖八：實時示波器幫助低成本低功耗50GBps激光器件的研究

文中使用實時示波器用于多模低成本、低功耗激光器件的研究。從圖中的DUT速率為50GBps且經過了2米長的OM5多模光纖的傳輸。出色的信號完整性以及靈活而全面的抖動分析功能是Larisch博士選擇實時示波器的原因。
