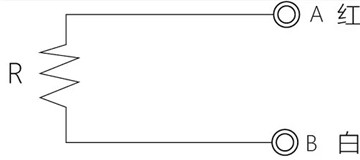

2線制：由于導線阻抗無法抵消，因此只能盡量降低導線阻抗或事先知道導線阻值予以減除，否則會產生一定誤差。除了用于高阻抗場合，一般很少使用。

圖7 2線制接線方式

3線制：可以消除連接導線電阻引起的測量誤差，是最常用的接線方法。但是需注意長距離傳送會對三條阻抗導線的精度產生不利影響，應予以避免。

圖8  3線制接線方式

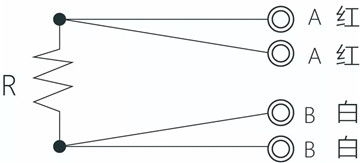

4線制：導線阻抗對測量精度幾乎不會產生影響，因此多用于高精度測量。

圖9   4線制接線方式

需要注意的是，橫河記錄儀3線制的熱電阻不能接在4線制模塊上，而4線制的熱電阻可以接在3線制模塊上，只需把一根接線懸空即可。

2.熱電阻的自加熱現象

用熱電阻作為感溫元件，電流流經熱電阻會使其本體產生熱量，這種現象稱為自加熱現象。自加熱量會根據溫度傳感器的形狀、結構、被測物的物理特性等有較大差異。每個熱電阻生產廠家都會對測量電流值和相應的自發熱量有規定，需要特別注意。
