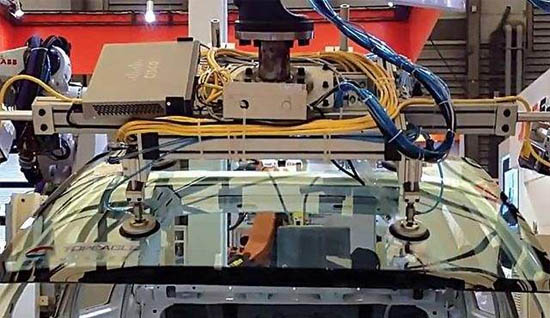

測量系統工作過程為：由生產線運送車身到測量工位進行準確定位，然后傳感器按要求順序開始工作，計算機采集檢測點圖像并進行處理，計算出被測點的空間三維坐標，計算值與標準值比對，得出檢測結果，并將車身送出測量工位。

二、截面尺寸在線視覺測量系統

在工業生產中，無縫鋼管是一類重要的工業產品，而它的質量參數則是制造的重要數據，其中鋼管的直線度及截面積是主要的幾何參數，是控制無縫鋼管制造質量的關鍵，但由于以下原因使得參數的測量成為難題：

1、無縫鋼管采取非接觸式測量，且制造現場環境惡劣；

2、無縫鋼管的空間尺寸大，這也要求檢測系統具備很大的測量空間。視覺傳感技術的出現解決了上述問題，視覺傳感技術采用的是非接觸式測量且測量范圍大。

測量系統由多個結構光傳感器組成，傳感器上結構光投射器投射的光平面和被測鋼管相交，得到鋼管截面圓周上的部分圓弧，傳感器測量部分圓弧在空間中的位置。系統中每一個傳感器實現一個截面上部分圓弧的測量，通過適當?shù)臄?shù)學方法，由圓弧擬合得到截面尺寸和截面圓心的空間位置，由截面圓心分布的空間包絡，得到直線度參數。測量系統在計算機的控制下，可在數秒內完成測量，滿足實時性要求。

三、三維形貌視覺測量

在三維形貌數字化測量技術是逆向工程和產品數字化設計、管理及制造的基礎支撐技術。它所實現三維形貌數字化測量的機理是將視覺非接觸、快速測量和最新的高分辨力數字成像技術相結合。由于所測量的物體多是大型、具有復雜表面的物體，測量通常分為局部三維信息獲取和整體拼接兩部分，先利用視覺掃描傳感器對被測形貌各個局部區域進行測量，再采用拼接技術將各部分形貌進行拼接最終得到完整圖像。

這項傳感器的視覺掃描測頭采用局域雙目立體視覺測量原理設計。形貌整體拼接實質上是將所采集到的數據放到公共坐標上，這樣就能得到整體的數據描述。通過高分辨率數碼相機從測量空間的上方以不同的角度和位置對被測量進行數據收集，運用光束定向交匯平差原理得到控制點空間坐標并建立全局坐標系，最后通過各個坐標系進行關聯、轉換，完成數據拼接。

如何選擇視覺傳感器？

目前，如何選擇機器視覺傳感器在當代的應用可謂是越來越廣泛，如何選擇機器視覺傳感器是值得我們好好學習的，現在我們就深入了解如何選擇機器視覺傳感器。相機是機器視覺系統的眼睛，而相機的心臟是圖像傳感器。傳感器的選擇取決于準確性、輸出、靈敏度、機器視覺系統的成本以及對應用要求的充分理解。對傳感器主要性能的基本理解能夠幫助開發人員迅速縮小他們的查找范圍，找到合適的傳感器。

大多數的機器視覺系統的用戶認識到相機是系統的關鍵要素，經常把它當作視覺系統的“芯片”。相機本身是一個復雜的系統：包括鏡頭、信號處理器、通訊接口，以及最核心的部分——把光子轉換成電子的器件：圖像傳感器。鏡頭和其它的部件共同配合來支持相機的功能，傳感器最終決定相機的最高性能。

業內的許多討論都集中在加工技術上，以及CMOS和CCD傳感器孰優孰劣。這兩種技術都有其優勢和不足之處，所加工的傳感器有著不同的性能。最終用戶關心的不是傳感器是“如何”被制造出來的，而是其在最終應用中的表現。

在指定的應用中，三個關鍵的要素決定了傳感器的選擇：動態范圍、速度和響應度。動態范圍決定系統能夠抓取的圖像的質量，也被稱作對細節的體現能力。傳感器的速度指的是每秒鐘傳感器能夠產生多少張圖像和系統能夠接收到的圖像的輸出量。響應度指的是傳感器將光子轉換為電子的效率，它決定系統需要抓取有用的圖像的亮度水平。傳感器的技術和設計共同決定上述特征，因此系統開發人員在選擇傳感器時必須有自己的衡量標準，詳細的研究這些特征，將有助于做出正確的判斷。
