激光雷達的地面應用（也包括地面激光掃描）發生在地球表面，可以是靜止的，也可以是移動的。靜止地面掃描作為一種測量方法最為常見，例如在傳統的地形、監測、文化遺產文獻和法醫學中。從這些類型的掃描儀獲取的3D點云可以與從掃描儀位置獲取的掃描區域的數字圖像相匹配，以創建逼真的3D效果，與其他技術相比，能在相對較短的時間內建立模型。點云中的每個點都被賦予了像素的顏色，該像素來自于與創建該點的激光束處于相同角度的圖像。

　　移動激光雷達（也稱為移動激光掃描）是指將兩個或多個掃描儀連接到移動的車輛上，沿路徑收集數據。這些掃描儀幾乎總是與其他類型的設備配對，包括GNSS接收器和IMU。一個示例應用是測量街道，其中需要考慮電力線、準確的橋梁高度、邊界樹木等。與使用測速儀在野外單獨收集這些測量數據不同，可以從點云創建一個三維模型，根據所收集數據的質量，在該模型中可以進行所需的所有測量。這就消除了忘記進行測量的問題，只要模型可用、可靠并且具有適當?shù)木人健?/span>

　　地面激光雷達制圖涉及一個占用柵格地圖的生成過程。這個過程包括一個劃分成網格的單元陣列，當激光雷達數據落入相應的網格單元時，網格采用一個存儲高度值的過程。然后，通過對單元值應用特定閾值來創建二進制映射，以便進一步處理。下一步是處理每次掃描的徑向距離和z坐標，以確定哪些3D點對應于每個指定的網格單元，從而導致數據形成過程。

激光雷達系統組成

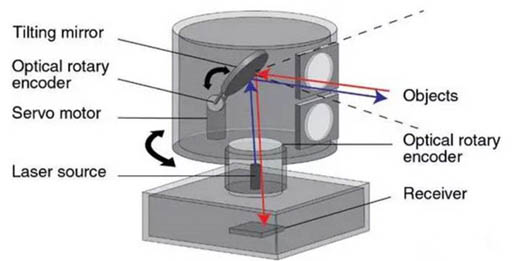

　　一個基本的激光雷達系統包括一個由旋轉鏡反射的激光測距儀（頂部），激光在被數字化的一維或二維場景周圍被掃描（中間），以指定的角度間隔收集距離測量值（底部）。

　　激光雷達系統由以下幾個主要組件組成。

　　一 激光

　　600-1000nm激光最常見于非科學應用。激光的最大功率是有限的，或者使用自動關閉系統在特定的高度關閉激光，以確保工作人員的安全。

　　1550 nm激光是一種常見的替代方法，在相對較高的功率水平下對人眼安全，因為該波長不會被眼睛強烈吸收，但是檢測器技術的發展不太先進，因此這些波長通常以較低的精度在較長的范圍內使用。它們也用于軍事應用，因為在夜視鏡中看不到1550 nm ，這與較短的1000 nm紅外激光不同。

　　機載地形測繪激光雷達通常使用1064nm二極管泵浦的YAG激光器，而測深（水下深度研究）系統通常使用532 nm倍頻二極管泵浦的YAG激光器，因為532 nm穿透水的衰減比1064 nm 小得多。激光設置包括激光重復頻率（控制數據收集速度）。脈沖長度通常是激光腔長度、通過增益材料（YAG、YLF等）所需的通過次數以及Q開關（脈沖）速度的一個屬性。如果激光雷達接收器檢測器和電子設備具有足夠的帶寬，則可以使用較短的脈沖獲得更好的目標分辨率。

　　二 Flash激光雷達

　　Flash（閃光）激光雷達相機的焦平面具有像素行和列，這些像素具有足夠的“深度”和“強度”以創建3D景觀模型。每個像素記錄每個激光脈沖擊中目標并返回到傳感器所需的時間，以及被激光脈沖接觸的物體的深度、位置和反射強度。閃光燈使用單一光源，該單一光源以單一脈沖照明視場，就像照相機拍的是距離，而不是顏色。
