閥門，包括控制其移動的執行機構以及對其進行控制的電子電路，都要經得起惡劣環境下的日常使用。一年時間里，閥門可能開/關成千上萬次。這樣會導致螺栓移位，彈簧彈性變?nèi)?，機械聯動裝置松動。閥座會由于閥門的重復操作以及液體和氣體流通導致磨損。
另外，出現“校準漂移”的電子元件導致閥門無法完全打開或關閉、過早關閉或工作不穩定，從而造成不能正確調節氣體或液體。
為了避免出現上述情況，最重要的是建立預防性維護計劃，定期現場檢查閥門定位器。這些檢查需要快速完成，以最大程度地縮短停工時間，然后在發現校準漂移時快速進行重新校準。
檢查閥門定位的6個步驟
以下是檢查閥門定位器位置的基本步驟。一定要先了解閥門制造商關于正確、恰當?shù)剡M行定位器測試和校準的詳細說明。
將Fluke 789 ProcessMeter設置為輸出模式，并連接至閥門
-測試閥門關閉
-測試閥門打開
-測試滿開度位置
-測試線性度
-測試閥門是否工作順暢
第1步設置
將Fluke 789 ProcessMeter設置為輸出模式，采用適合定位器正確電流范圍
-將測試線連接至 Fluke 789 的mA源輸出插孔。
-將旋轉功能開關從關閉位置(OFF)移動至上面的橙色mA輸出位置，選擇4-20 mA范圍。
-將 Fluke 789 連接至閥門的輸入端子。
第2步測試閥門關閉
確定定位器在 4.0 mA 電流時是否完全關閉了閥門：

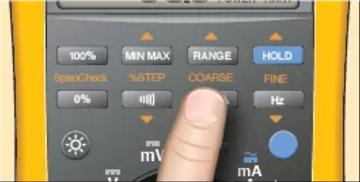

-按SpanCheck按鈕下方的0 %按鈕，將 Fluke 789 ProcessMeter 上的源電流調節至4.0 mA。
-同時觀察閥門是否移動，按粗調(Coarse)下箭頭按鈕一次，將電流降低至3.9 mA。閥門應無任何移動。
-調節閥門定位器的調零功能，將閥門設置為您希望的關閉模式。
第3步測試閥門打開
檢查閥門打開，按粗調(Coarse)上箭頭按鈕，從4.0 mA開始調節。每按一次粗調(Coarse)上箭頭按鈕，F(xiàn)luke 789 ProcessMeter將升高0.1 mA。
注：在設定閥門開始打開的位置點時，確保執行器上沒有反向壓力(控制器輸入為4.0 mA時，該壓力使閥門保持閉合)。這意味著：
? 對于彈簧關閉式閥門，膜片上沒有壓力。
? 對于雙動活塞式執行機構，活塞的一側應該沒有任何壓力。
? 您可以將閥門打開的起點設定在4.1 和 4.2 mA之間，以確保沒有任何反壓對抗關閉設定下的力。
第4步測試滿開度位置
跨距位置檢查測試完全打開的閥門
? 按 SpanCheck 100% 按鈕，將進入20 mA輸出狀態。按
? Fluke 789 ProcessMeters上的量程(Range)按鈕，調節輸出電流至20 mA讀數，并等待閥門穩定。
? 觀察和感覺閥門移動的同時，按粗調(Coarse)上箭頭按鈕一次，設置至20.1 mA。
? 利用粗調(Coarse)控制按鈕，在20.1 mA至19.9 mA之間上下調節電流大小。20.1至20 mA之間時，閥門桿應不移動，20 mA至19.9 mA之間時，閥門桿應稍微移動。
第5步測試線性度
對于線性動作的閥門：
? 將Fluke 789設置至4 mA
? 利用 % 步進按鈕，將電流步進至 12 mA (50%)，并確認閥門位置指示器位于 50% 行程位置。
注：如果閥門為非線性類型，請參考閥門手冊進行正確操作。
