萬用表是一種多功能、多量程的便攜式電工電子儀表。

一般的萬用表可以測量直流電流、直流電壓、交流電壓和電阻等。有些萬用表還可測量電容、電感、功率、晶體管共射極直流放大系數hFE等。

所以萬用表是我們電工電子專業的必備的儀表之一。

正確使用萬用表，不僅能快速的判斷出故障部位，還能防止電器設備和萬用表本身的損壞。下面是使用萬用表的一些口訣。

測量先看擋，不看不測量

測量不撥擋，測完撥空擋

表盤應水平，讀數要對正

量程要合適，讀數要對正

測R不帶電，測C先放電

測R先調零，換擋需調零

黑負要記清，表內黑接+

測I應串聯，測U要并聯

極性不接反，單手成習慣

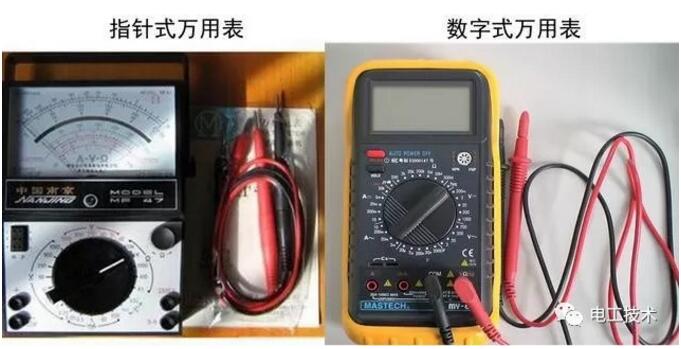

萬用表一般可分為指針式萬用表和數字式萬用表兩種。

指針萬用表：

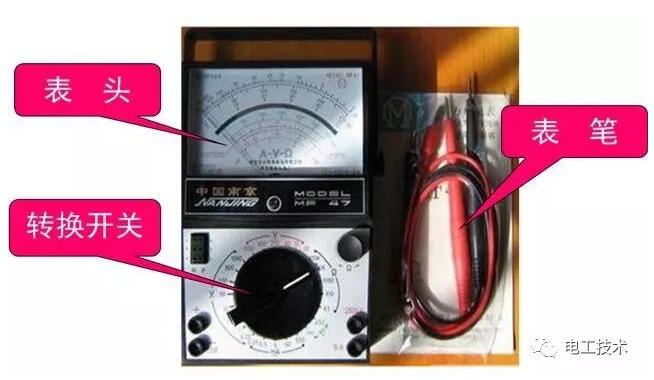

指針式萬用表的結構組成：指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。

表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計。

轉換開關：選擇被測電量的種類和量程（或倍率）。

測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

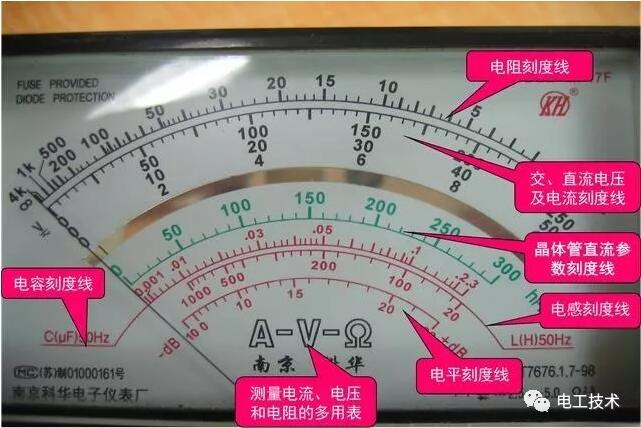

表頭：

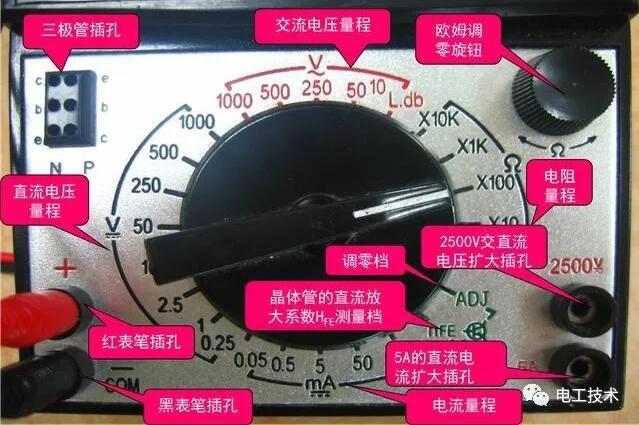

轉換開關：

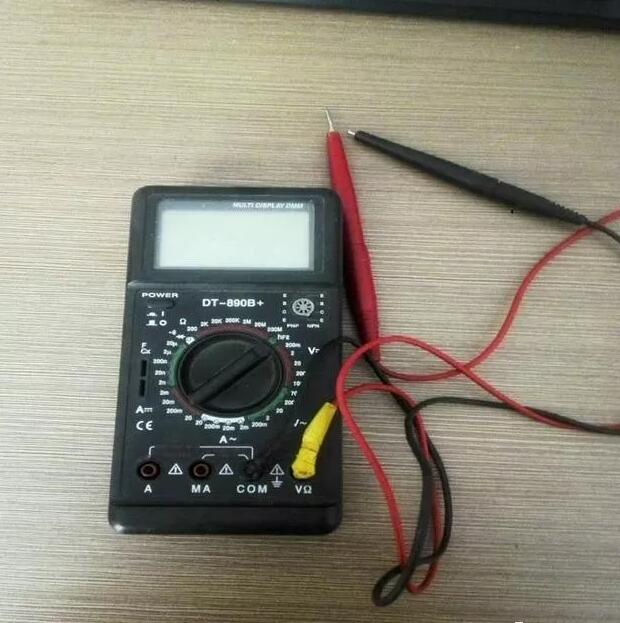

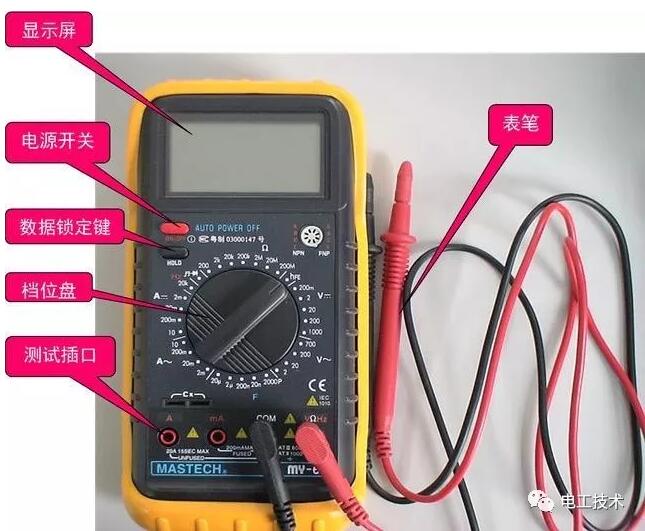

數字式萬用表：

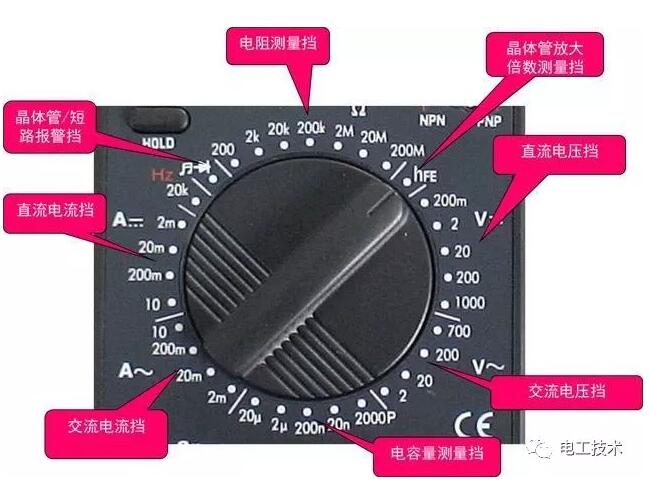

擋位盤：

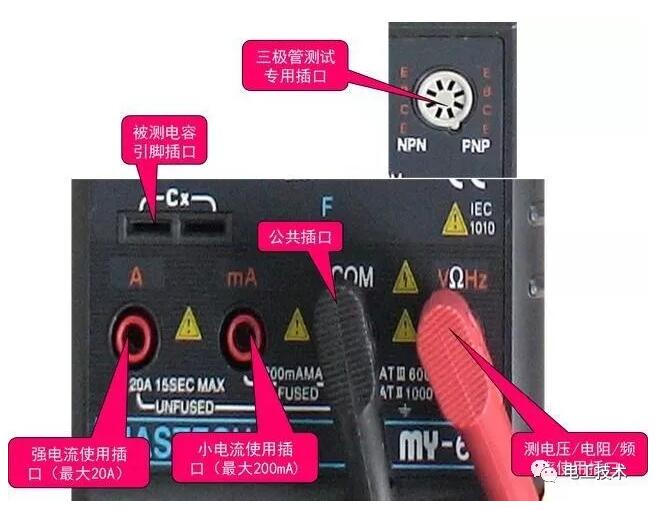

插口：

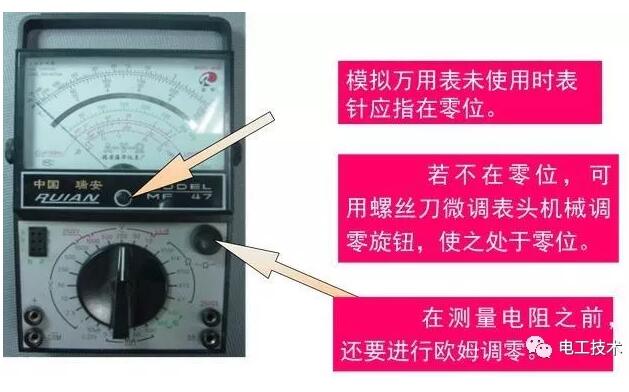

萬用表的使用—調零

正確接線：

紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM”極性插孔相連。

測量直流量時，注意正、負極性，以免指針反轉。

測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。

測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。
