圖 4：不同的探頭引線長度對應的探頭負載效應

另外，最好要使用較短的接地引線，因?yàn)樗鼈冊介L，引入的電感就越多。保持接地線盡量短并盡量靠近系統接地點，以便確保可重復和準確的測量。

技巧：如果必須在探針上添加導線才能接觸到難以到達的探測點，那么最好為探針添加一個電阻，以減弱所添加的導線引起的諧振。添加長引線時，您可能無法解決帶寬限制問題，但可以將頻率響應變平坦。為了確定將要使用的電阻大小，可以探測一個已知方波，例如示波器上提供的參考方波。如果電阻設置正確，您將會看到一個干凈的方波（除了其帶寬可能受限之外）。如果信號發生振鈴，請?jiān)黾与娮璧拇笮?。單端探頭只需要在探針處增加一個電阻。如果您使用的是差分探頭，請為每根引線添加一個電阻。

圖 5：在探針上增加一個電阻，可以克服長探頭連接所引起的諧振，減少振鈴和過沖。但是，它不能解決由于添加引線導致的帶寬限制

錯誤 3  沒有充分利用您的差分探頭

許多人認為只有在探測差分信號時才使用差分探頭。在探測單端信號時，是否也可以使用差分探頭？其實也是可以的。如果使用的好，這將為測試節省大量時間和金錢，并提高測量的準確性。最大限度地利用差分探頭，獲得盡量最好的信號保真度。

差分探頭可以進行與單端探頭相同的測量，并且由于差分探頭在兩個輸入端上有共模抑制，所以差分測量結果的噪聲大為減少。這使您可以看到被測設備信號的更好表示，而不會被探測所增加的隨機噪聲誤導。

圖 6 中的藍色單端測量信號和圖7 中的紅色差分測量信號。藍色的單端測量結果與紅色的差分測量結果相比，噪聲要多得多，因?yàn)閱味颂筋^缺少共模校正功能。

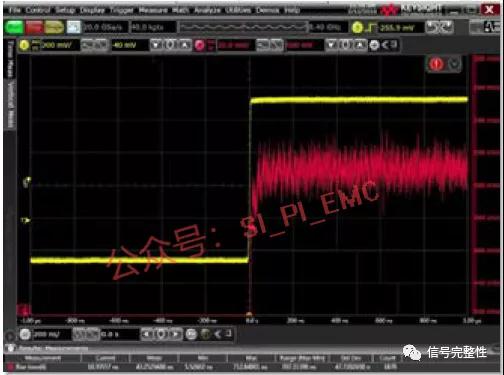

圖 6：單端測量

圖 7：差分測量

錯誤 4 選擇了錯誤的電流探頭

大電流和小電流測量需要捕獲的細節并不相同。工程師要知道為應用選擇哪種電流探頭更合適，以及使用錯誤的探頭可能會遇到哪些麻煩。

大電流測量

如果使用鉗形探頭測量大電流（10A - 3000A），那么待測設備必須足夠小，使鉗形探頭能夠夾住它。如果設備太大使得鉗形探頭無法夾住，那么工程師可能會想辦法在探頭鉗夾上添加額外的導線，但這會改變被測設備的特性。更好的辦法是使用合適的工具。

最好的解決方案是使用具有柔性回路探頭前端的大電流探頭?？梢詫⒃撊嵝曰芈防p繞到任何設備上。這種探頭叫做Rogowski 線圈。它可以讓工程師在不添加未知特性元器件的情況下探測設備，使測量結果保持高度的信號完整性。它們還使工程師能夠測量從mA 級到數百 kA 的大電流。請注意，它們只測量交流電流，所以直流分量將被隔離。它們的靈敏度也低于某些電流探頭。這對于大電流測量來說通常不是問題。但是在測量小電流時，靈敏度和查看直流分量的能力就變得很重要。請記住，對一種測量有效的方式并不一定適用于另一種測量。

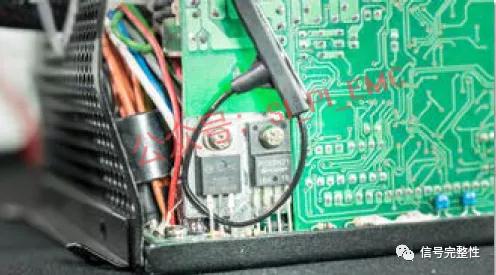

圖 8：纏繞到元器件上的 Rogowski 探針

小電流測量

如果測量電池供電設備的電流，則動態范圍會有很大差異。如果電池供電設備處于空閑狀態或僅處理少量后臺任務，其電流峰值會很小。當設備切換到更為活躍的狀態時，電流峰值會大幅提高。使用垂直標度較大的示波器設置，工程師可以測量大信號，但小電流信號將被測量噪聲掩蓋。另一方面，如果您使用較小的垂直標度設置，那么大信號會削波，測量結果也將失真并失效。
