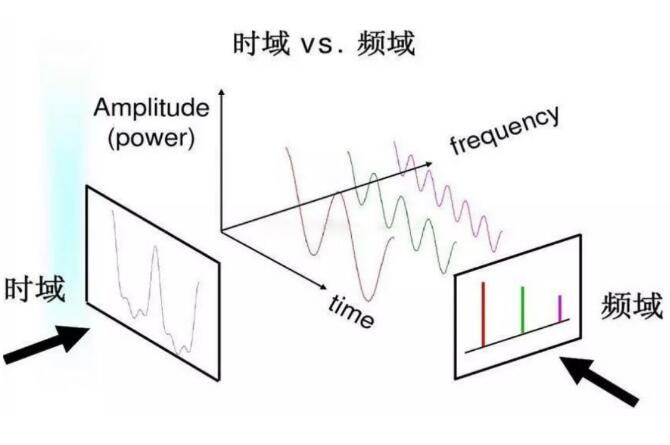

說到頻譜分析儀很多資料中都會出現下面這張圖

頻域：是描述信號在頻率方面特性時用到的一種坐標系。

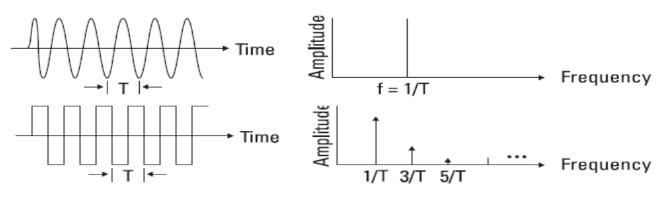

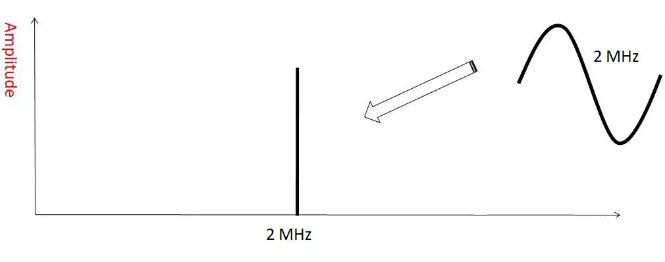

頻譜：頻率的分布曲線，復雜振蕩分解為振幅不同和頻率不同的諧振蕩，這些諧振蕩的幅值按頻率排列的圖形叫做頻譜。

從頻譜上可以直接獲取的信息：

1、信號包含的頻率成份；

2、信號各頻率成份的幅度；

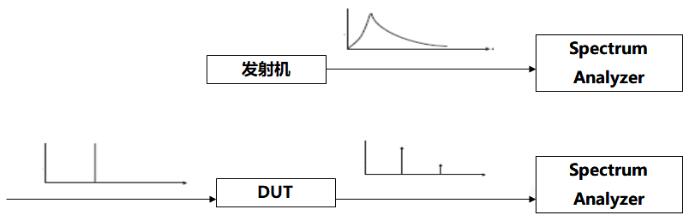

頻譜的用途：通過觀察信號的頻譜，可以幫我們找出產生該信號的設備的問題或者特性。

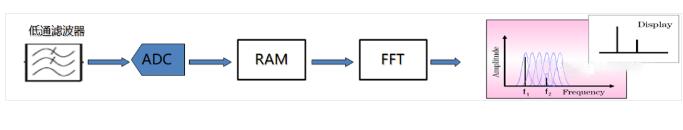

頻譜分析儀按工作原理分可分為：傅立葉式頻譜分析儀

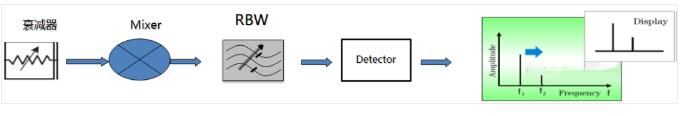

和 掃頻式頻譜分析儀

頻譜分析儀可以測量功率、頻率、調制、噪聲和失真。

為什么要了解一個信號的頻譜成分？

有些系統原本就與頻域有關，例如電信系統使用的FDM頻分復用，廣播電臺也采用頻域多用方式。在這些限制帶寬的系統中，了解一個信號的頻譜成分就顯得很重要。

為什么要測量功率？

對于一個發射機而言，如果設計的發射功率太小就不能達到目的地，如果設計的發射功率過大，又會引起高能耗、高溫升、失真等問題。因此功率測量在系統驗證時會常常用到。

什么是調制調制與解調？

調制：將各種基帶信號轉換成適于信道傳輸?shù)恼{(diào)制信號（已調信號或頻帶信號）；

解調：在接收端將收到的頻帶信號還原成基帶信號。

為什么要調制？

調制的目的有以下三個:

1、將基帶信號變換成適合在信道中傳輸?shù)囊颜{(diào)信號

2、改善系統的抗噪聲性能

3、實現信道的多路復用

為什么要測量調制？

在調制系統中，為了保證系統工作正常，信號被正確的發送（有效性），需要對調制質量（可靠性）進行測量。

調制測量有哪些項目？

模擬調制：調制深度, 邊帶功率, 載波功率，調制效率, 占用帶寬

數字調制：誤差矢量幅度（EVM）， IQ不平衡（IQ imbalance），相位誤差（phase error versus time）

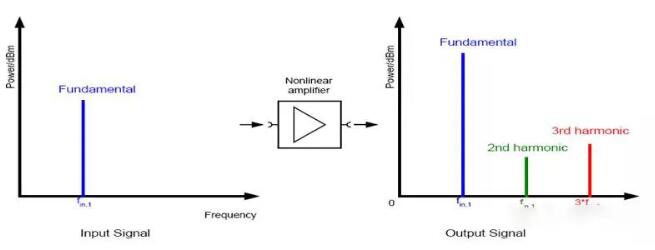

什么是失真？

電子系統中所使用的許多電路都認為是線形電路。這意味著，對于正弦波輸入，輸出也是或許有不同幅度和相位的正弦波。在時域中，用戶指望看到與輸入波形形狀精確相同的輸出波形。在頻率中，我們指望看到輸出應具有與輸入相同的頻率（且只有該頻率）。由輸入信號產生的任何其他頻率都視為失真。
