又到了考驗（lu）閱歷的時候了。

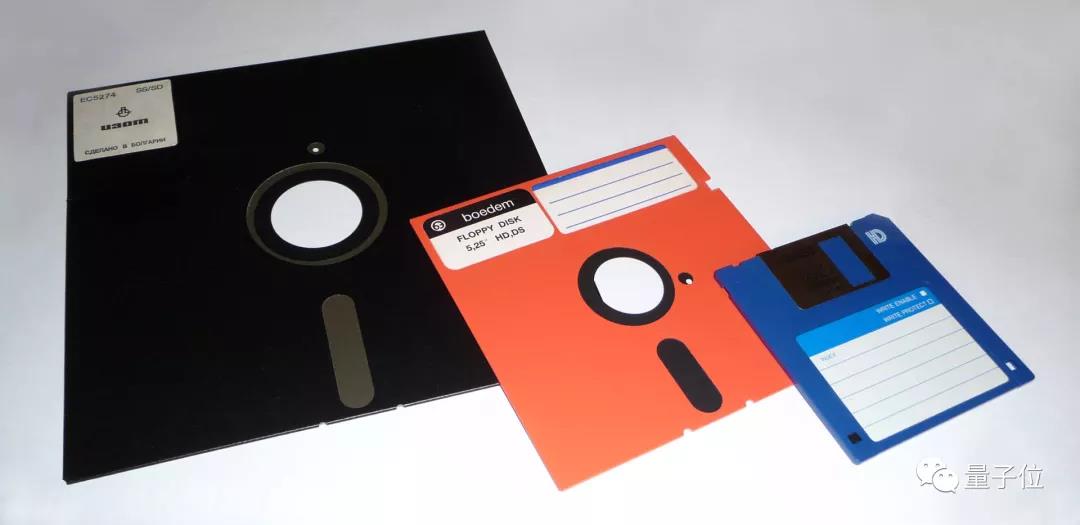

盆友，你可識得此物？

在80年代90年代，可是有不少寶貴的代碼數據，都是存儲在這樣的載體之中的，比如DOS版的仙劍1。圖片

辣么，如果現在有一張存儲古早代碼的軟盤到了你手里，你該如何解開其中的歷史秘密？要知道，在今天，你可能連讀取軟盤的設備都很難找到……

要是再磕了碰了，那就更完蛋了。

最近，vsftpd作者、Google Project Zero創始人Chris Evans大佬就遇到了這樣的難題：

在和Phil Pemberton一起恢復存儲在軟盤中的幾個古早游戲代碼時，他們發現，部分軟盤出現了不同程度的損壞，以致于直接用Greaseweazle這樣的設備是無法讀取的。

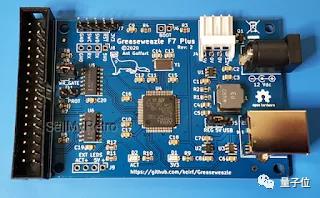

△Greaseweazle F7 Plus

怎么辦？大佬決心要搞出一個全新的方案，搶救寶貴歷史代碼。

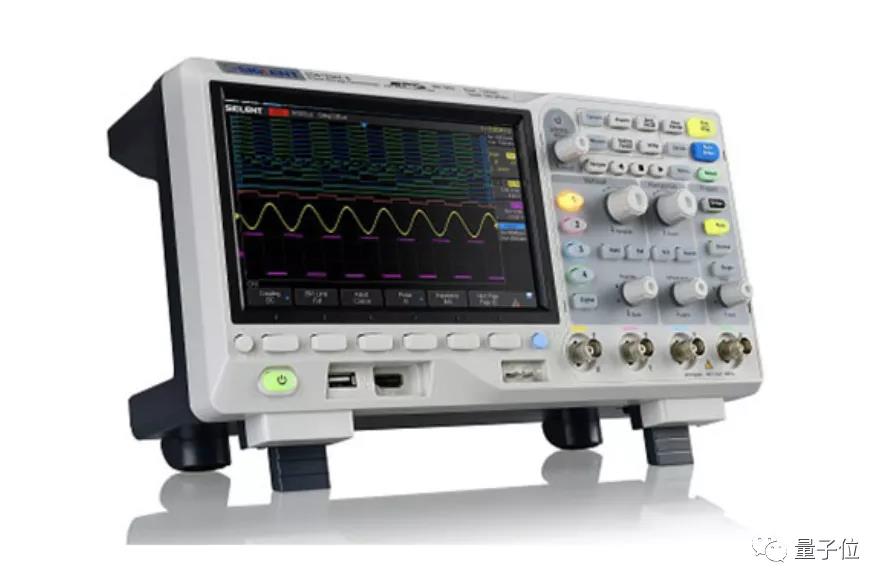

設備也簡單，就用萬能的示波器。

沒錯，就是那種用來測試電路、顯示波形的儀器。

恢復出來的游戲代碼竟然還能玩，而且界面顯示清晰：

這波操作，看得網友直呼：數據考古不要太酷。

▍手敲0和1，100%恢復古早代碼

軟盤通常以模擬信號的方式存儲數據。

這里面存儲的模擬信號，用的是最原始的FM調制（頻率調制）。

也就是說，它所存儲的信號0和1，分別會以不同的波形頻率表示。

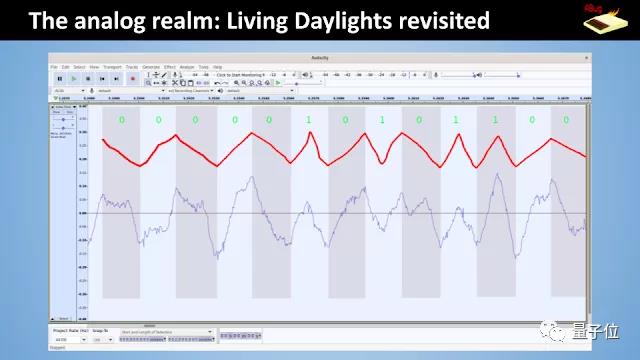

△這代表的是00101100

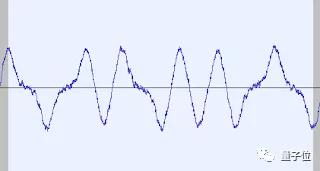

以下面這段波形為例，單位周期下，在信號為0時，輸出的頻率是比較慢的；而當信號變成1時，頻率就會突然變快。

因此，只需要找到周期規律，就能判斷一個周期里，信號代表的是0還是1。

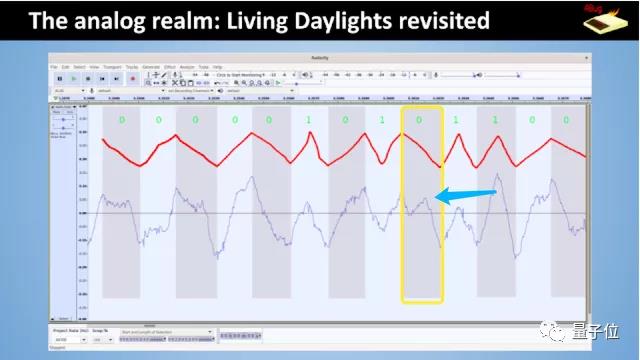

但也不能僅僅看峰值來判斷信號是否為1。例如，在這個周期里，就出現了一個“假峰值”，然而人工解讀的結果還是0。

因?yàn)檫@個峰值其實是一個噪音，信號的整體趨勢仍然是下降的，波形的頻率本質上并沒有變化。（但信號為1時，波形會呈現一個完整的周期，起始點和終點的值是非常接近的）

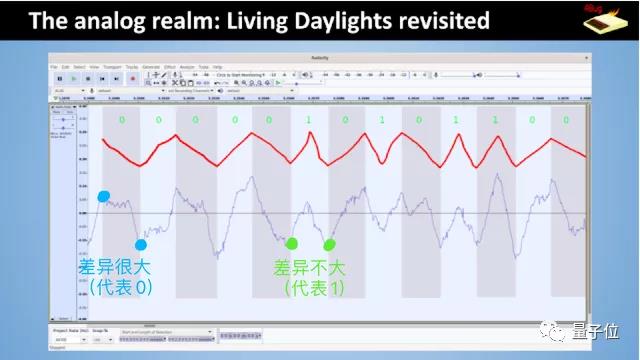

有網友給出了簡單的判斷方法：一個周期過去，如果信號值變化很大，則代表0；如果信號值幾乎不變，則代表1。

據Chris Evans介紹，代表0的正弦波信號，是8μs一個周期；而代表1的正弦波信號，則是4μs一個周期。
