光隔離探頭同樣用于測量差分信號，其原理框圖如圖5所示，該探頭主要包括衰減器、電-光-電轉換網絡、無損傳輸線和示波器接頭。電-光-電轉換網絡作為光隔離探頭的核心，通過電-光轉換器、光纖、光-電轉換器和控制器實現了被測設備與示波器的電氣隔離，縮短了差分信號的傳輸路徑，這很大程度上提高了探頭的共模抑制比，使得光隔離探頭能測量具有高帶寬和高共模電壓的差分信號。

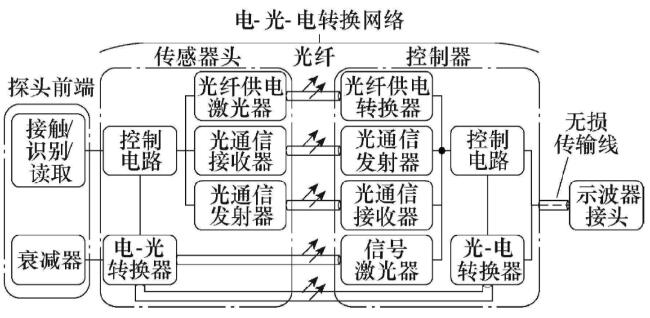

圖5. 光隔離探頭的原理框圖
