儀器產生的光斑尺寸應在需要測量的部件的尺寸范圍內。如果光斑尺寸大于所聚焦的區域，則測量結果將失去準確性，因?yàn)榉治鰞x將納入部件外周圍區域的成分。即便其只是空氣，相關的測量結果也會受到影響。準直器是XRF分析儀的一部分，用于將X射線導向樣品并限定光斑尺寸。
準直器主要是一個金屬塊，上面有一個精確的鉆孔。其可阻擋部分X射線信號，只允許少量X射線穿過準直器到達樣品。
準直器尺寸與光斑尺寸比較
許多XRF儀器均配有一系列不同尺寸的準直器，以便在測量不同尺寸樣品時選擇。這可以確保通過優化準直器的選擇，在每次測量時獲得最佳精密度（將在本指南后文更全面地討論詳情）。但這并不像為0.3mm（12mil）部件選擇0.3mm（12mil）準直器那般簡單。實際上，當X射線穿過準直器到達至樣品表飽和厚度/LOD厚度面時，會存在光束發散，因此需要在進行準直器選擇時考慮這一點。
3、探測器選擇
XRF儀器中主要有兩種類型的探測器：比例計數器和基于半導體的探測器，如SDD探測器。上述兩種探測器都具有自身的優點，可按照具體需求加以選擇。

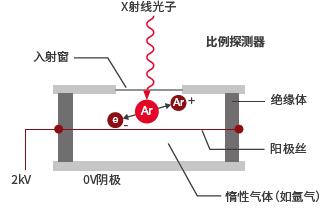

比例計數器
此類探測器是充裝惰性氣體的金屬桶柱，當其受到X射線照射時會發生電離。電離氣體會產生與吸收的能量成正比的信號。它們應用于最早期的鍍層分析儀，且至今仍得到廣泛應用。

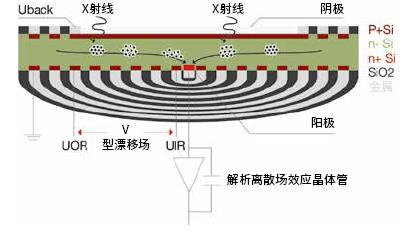

硅漂移探測器
存在多種不同的半導體探測器，但我們會考慮使用硅漂移探測器或SDD，因?yàn)樗亲畛Ｒ姷囊环N探測器。當SDD受到X射線照射時，探測器材料發生電離，產生一定數量的電荷。電荷量與樣品中的元素含量相關。
應選擇哪種探測器？
本質上而言，比例計數器（PC）對于元素種類很少的簡單分析而言非常有效。它們可以提高錫或銀等高能量元素的靈敏度，尤其是使用小型準直器測量時，而SDD則更適合用于磷。比例計數器的成本低于SDD型的成本。但SDD可提供更好的分辨率——即測量譜圖會更清晰。如果樣品中存在幾個元素，則這一特點更顯得非常重要。下圖展示兩者的不同之處：

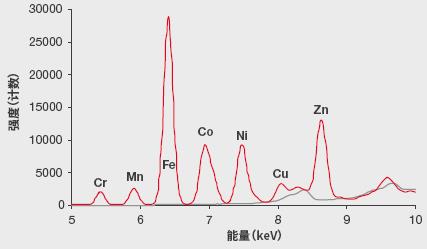

在圖中，紅色譜峰是使用SDD獲得的結果；灰色是用比例計數器測量的同一樣品譜圖。SDD不會像比例計數器那樣易受到大氣溫度變化的顯著影響。在檢出限非常低的情況下，這一特點非常重要。因此，對于非常 薄或復雜的鍍層，SDD是最佳選擇。
4、識別譜圖
我們已經討論了XRF的工作原理及其向我們提供的信息。接下來值得仔細探討的是儀器提供的信息以及對這些信息的解析。
上圖是XRF測量的典型結果。可看到樣品中不同元素對應不同的能量峰值。峰值的高度是不同能級的X射線強度，即在給定能量下檢測出的讀數數量。強度用于計算樣品中特定元素的含量。對于鍍層分析，該強度與樣品上鍍層的厚度或成分相關。分析儀將獲取這樣的信息，并計算得出鍍層的實際厚度和成分信息。我們將在后面章節中探討校準的重要性以及如何確?？煽康暮穸葴y量結果。
對于較薄鍍層，可獲得電鍍材料以及基材的讀數，因?yàn)槿肷涞腦射線能夠穿透外層鍍層，而從基板發射的X射線則能夠穿過鍍層并到達探測器。然而，隨著鍍層厚度的增加，會發現基材強度逐漸降低，因?yàn)殄儗訒pX射線。
二、基礎知識：如何選擇正確的測量
XRF
厚度約在0.001μm-50μm（0.05-2000μin）間的金屬或合金鍍層，幾乎無論其鍍于任何基底材料上（包括金屬、聚合物、陶瓷和玻璃），均可以使用臺式或手持式XRF儀器準確測量。臺式XRF光譜儀設計用于測量小零件上單層和多層鍍層的鍍層厚度和成分，或大零件上的單個部件和特定區域。這可以通過光圈的選擇予以實現，光圈可以限定用于測量零件的X射線束大小。手持式XRF儀器設計用于測量大型零件上的鍍層厚度和成分，因其更適于或必須將儀器帶到零件上測量，而不適于將零件置于儀器下。
臺式和手持式XRF的區別
●臺式XRF分析儀可配置多種功能，包括用于可重復定位的高精密電動樣品臺和校準工具、用于清晰樣品成像的可調照明裝置和可縮放攝像頭，以及用于自動化測量任務的硬件和軟件。
●手持式儀器除了本身具有的便攜特征之外，其還可測量因尺寸過大或過重而無法放入臺式樣品艙的
零件，包括能夠進入更大工件的深處進行測量。此類儀器也是運行工況檢查和供應鏈監控的理想選
擇。
