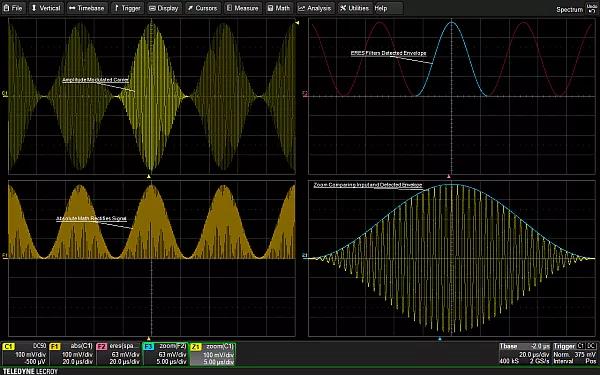

下圖顯示了一個這樣的實例，左上邊的曲線是采集到的調幅信號，左下邊的曲線是應用絕對值函數后的，絕對值提供全波整流效果。從調幅信號中提取調制包絡的步驟，絕對值函數用于”檢測”信號，ERES濾波可以消除高頻載波，從而產生干凈的調制包絡。

稀疏函數和ERES函數組合用于對絕對值函數處理后的波形進行低通濾波，形成如右上邊曲線所示的調制包絡。

稀疏函數能夠有選擇地降低采集波形的采樣率，用于幫助設置作為采樣率函數的 ERES 低通濾波器的截止頻率，低通濾波器的截止頻率必須遠小于載波頻率。

右下方柵格中的曲線是輸入 AM 調制信號和提取的包絡的疊加顯示，接下來就可以直接對提取出的包絡進行測量和進一步分析。

檢測頻率、相位和脈寬調制的信號

力科示波器提供追蹤功能，可以根據被測參數的逐周期變化產生波形。追蹤函數在時間上與源波形是同步的，因此很容易將頻率、寬度或相位的變化與源波形關聯在一起。這樣就提供了解調調頻(FM)、調相(PM)或脈寬調制(PWM)信號的一種方法。

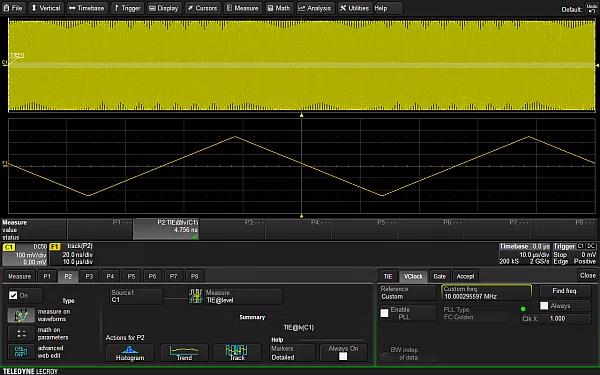

下圖顯示了使用時間間隔誤差(TIE)參數的追蹤圖解調調相(PM)波形的實例。使用TIE參數追蹤圖可以繪制出PM波形每個周期的瞬時相位與時間的關系圖，從而實現對調相信號的解調。

TIE 是波形上的閾值交叉點與該閾值交叉點的理想位置之間的時間差。它本質上是信號的瞬時相位。因此TIE的追蹤圖顯示了載波相位的周期性變化，生成的波形顯示了在時間上與原始調制載波同步的相位變化。

圖中的垂直刻度是時間單位，通過簡單的調整操作很容易轉換為相位。類似的，頻率參數追蹤圖可以顯示調頻載波的調制信號，脈沖寬度追蹤圖可以解調PWM。

向示波器的快速傅里葉變換增加"最大值保持"功能

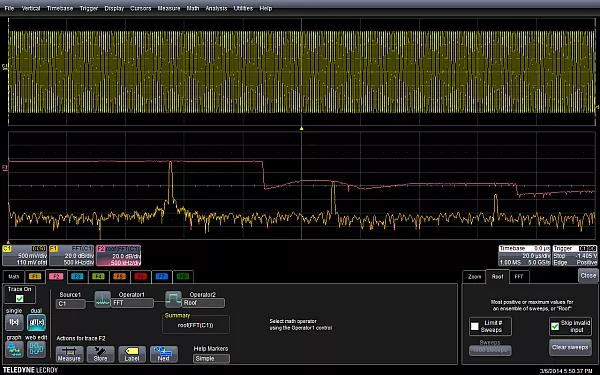

頻譜分析儀提供的峰值或''最大值''保持功能在掃頻測量時非常有用，大多數示波器標配的FFT沒有提供這個功能，需要額外的選件才有這個功能，但示波器提供最高或最大函數，與FFT結合起來就可以保持FFT中每個頻率點發生的最大幅度，下圖是實現的方式。

紅色曲線F2(中心)顯示了FFT中的每個頻率的峰值或最大值。曲線F1(底部)是未應用最高或最大值函數的FFT原始頻譜。F2描述符顯示了最高函數的設置。曲線F2中顯示的最高(或最大)函數將保持FFT中每個頻率點的峰值幅度，因此允許用戶看到每個頻點的最大響應。

使用縮放選通FFT比較頻譜分量

偶爾你可能需要對捕獲波形的一小部分執行FFT，這種情況通常發生在有問題的波形隨時間一直在變化時。力科示波器允許你通過FFT控制中的選通功能或在縮放波形上計算FFT。記住，不管是哪種情況，F(xiàn)FT分辨率帶寬都將被確定為選通信號持續時間的倒數。由于選通部分比整個波形要短，分辨率帶寬將增加，F(xiàn)FT頻率分辨率將降低。

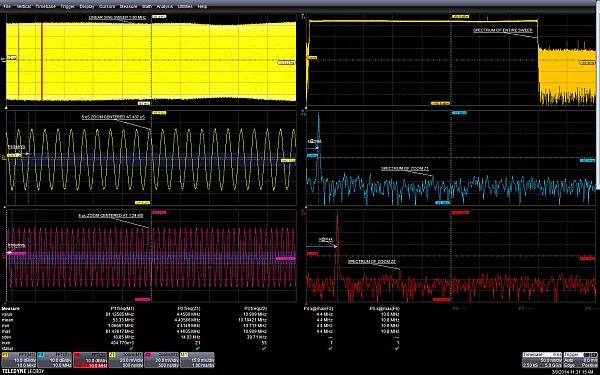

下圖顯示了對一個線性正弦掃描波形進行選通式FFT分析的例子。正弦波的頻率在10ms時間內從1MHz變化到80MHz(左上邊的曲線M1)。在437μs和1.42ms點選擇了兩個持續時間為5μs的縮放波形(左中是曲線Z1，左下是Z2)。

整個波形的FFT(右上的F1)顯示在整個掃描范圍內具有統一的幅度。Z1和Z2的FFT顯示了掃描過程中在所選時點的頻率，在437μs和1.42ms處采集的兩個5μs縮放波形顯示了作為時間函數的頻率的差別。
