信號分析能力

除了信號與頻譜分析儀，現今的分析儀還支持信號分析。使用混頻器將射頻信號一次或兩次混頻降至中低頻，并使用A/D轉換器在大帶寬上執行采樣，然后對采樣后的信號下變頻到基帶并進行均衡處理。高達1 GHz的信號分析帶寬現在已經相當普遍，F(xiàn)SW等現代信號與頻譜分析儀甚至支持最高8.3 GHz的分析帶寬。通過這種方式獲得的數字I/Q值包含帶寬和動態范圍內的所有信號信息，以便對信號做進一步處理。

使用信號與頻譜分析儀進行數字信號分析

信號與頻譜分析儀結合使用適合特定應用的測量，可對信號進行詳細分析。例如，通信信號的重要參數是調制質量，通常包括誤差矢量幅度 (EVM)、I/Q偏移或不平衡以及導頻與數據信道的電平比。對于雷達應用的脈沖信號，則包括整個脈沖持續時間內的相位、頻率、調制和電平。頻譜分析儀或VSE等PC軟件中給出了相應的測量應用。

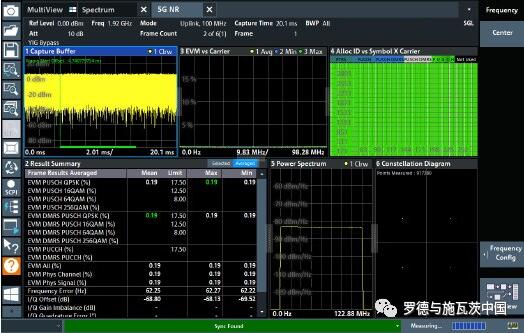

對5G NR信號進行信號分析。測量應用將顯示EVM、功率譜和星座圖等關鍵參數。

支持進一步的測量

高頻設備從前期開發到批量生產的過程中，需要在組件、模塊以及最終的產品級別進行多種測量。對于放大器而言，噪聲系數和增益的測量必不可少，而對振蕩器來說，相位噪聲測量是不可或缺的。這些測量都可借助信號與頻譜分析儀以及相應的測量應用來完成。

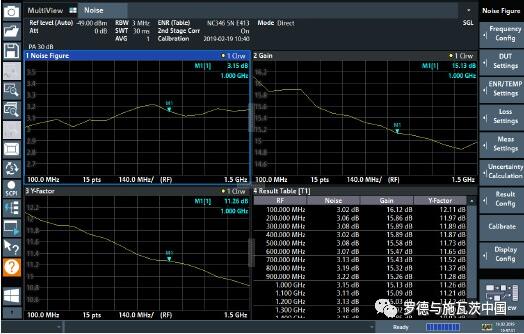

使用信號與頻譜分析儀結合專門的測量應用對低噪聲放大器進行噪聲系數和增益測量。由于消除了分析儀的固有噪聲，使用Y因子方法可以實現幾乎低至熱噪聲本底的非常精確的測量。

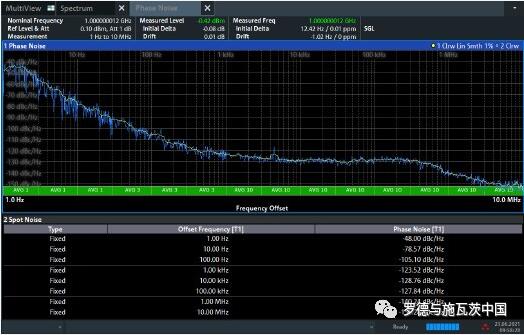

使用信號與頻譜分析儀測量相位噪聲。相位噪聲測量通常在頻譜模式下進行，而在I/Q模式下則可進行更復雜的測量，這樣可以分離AM和PM噪聲或?qū)ζ圃催M(jìn)行頻率追蹤。

高端信號與頻譜分析儀能提供更深層次的測量，例如：連續的實時頻譜分析和連續的數字I/Q數據流。

總結一下，信號與頻譜分析儀的優勢主要源自它的頻率選擇性：

· 通過頻率選擇性實現高動態范圍：低電平信號也可在強信號附近進行分析，符合標準的ACLR和SEM測量通常只有通過頻譜分析儀才能實現

· 憑借信號解調，大動態范圍帶來高質量測量結果：特別是對于具有大帶寬和高峰均比的信號，可以獲得更好的結果，即更理想的EVM值

· 最大頻率非常高，從最小頻率到最大頻率連續掃描

· 根據帶寬大小，可進行超長時間流暢記錄

· 支持相位噪聲和噪聲系數/增益測量應用

· 支持連續的實時頻譜分析的測量應用
