示波器是電子工程師必備工具之一，常使用在電路設計、PCB制造、電子設備維修等場景中。示波器如此重要，選購時需要注意什么呢？下面我們一起來看看選擇示波器要考量的10個因素。

1、頻寬

頻寬決定了示波器量測類比訊號的能力，這決定了儀器可以準確量測的最大頻率。頻寬也是價格的關鍵的決定因素。

選擇示波器前先確定您的需求。例如，100 MHz的示波器通?？杀ＷC在100MHz下具有少于30%的衰減。為了確保優于2%的振幅準確度，輸入應該低于20MHz。

當選擇頻寬時，請使用「五倍規則」。示波器頻寬大于或等于您想要的最大頻率的五倍，如果頻寬太低，您的示波器將無法解析高頻率的變化。

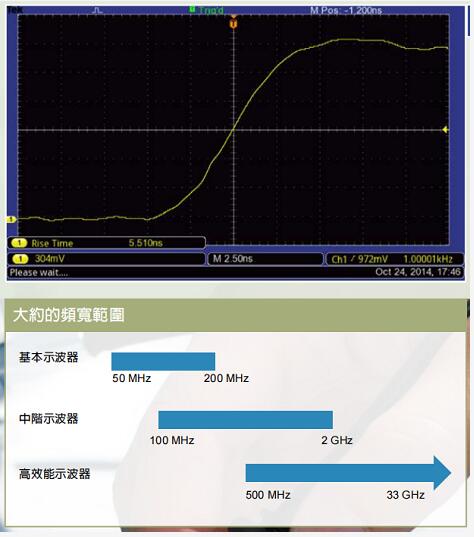

基本示波器的范圍通常為50 MHz至200 MHz。如果您需要更多的頻寬，則可使用更高效能示波器，以涵蓋350 MHz以上，可達數十個GHz的范圍。

2、取樣率

取樣率(每秒取樣數)是示波器取樣訊號的速率，類似于攝影機的訊框率；這決定了示波器能擷取多少波形細節。

同樣地，我們建議采用「五倍法則」：使用至少5倍于您電路最高頻率分量的取樣率。

大多數的基本示波器皆具有1至2 GS/s的(最大)取樣率。請記住，基本示波器擁有高達200MHz的頻寬，所以示波器設計人員通常會在最大頻寬下，以5至10倍超取樣來設計示波器。

取樣的速度越快，就會遺失越少的信息，以及示波器將能更有效地呈現待測訊號；但是，這也會越快填滿內存，也連帶限制了可以擷取數據的時間。

大多數的入門級示波器擁有1至2 GS/s的最大取樣率，而中階示波器則可有5至10 GS/s的最大取樣率。

3、足夠的輸入通道和正確的通道

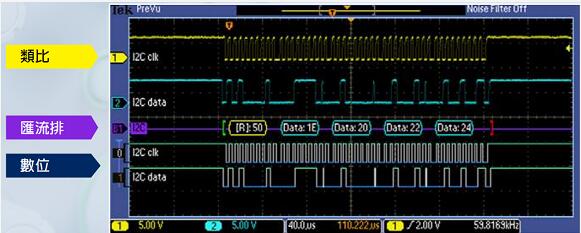

示波器使用類比通道來儲存并顯示訊號，在一般情況下，越多通道越好，盡管增加通道即會增加價格。

是否要選擇2個或4個類比通道將取決于您的應用。例如，您可使用兩個通道來比較分量的輸入和輸出。四個類比通道則可讓您比較更多的訊號，并提供更大的靈活性，以數學方式來結合通道(例如，相乘可取得功率，或相減可取得差動式訊號)。

但要注意：您開啟的通道數量可能會降低取樣率。

4、相容的探棒

良好的量測始于探棒頭。示波器和探棒是作為一個系統搭配使用，所以在選擇示波器時一定要考慮探棒。

在量測期間，探棒實際上即成為電路、引入電阻、電容和電感負載(改變量測)的一部分。為了盡可能地減少影響，最好使用示波器搭配的專門探棒。各種相容的探棒將可讓您在更多的應用中使用您的示波器。

另外，選擇具有足夠頻寬的被動式探棒也很重要，探棒的頻寬應該與示波器的頻寬相符。

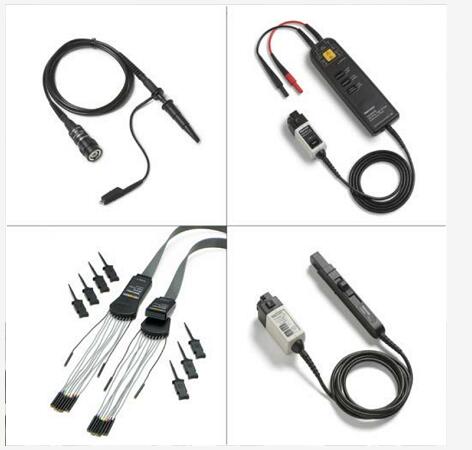

探棒的分類：

被動式探棒：被動式探棒具有10倍衰減，會呈現電路的受控制阻抗和電容，并適用于大多數接地參考的量測，大多數示波器均隨附此種探棒。針對每個輸入通道，您將需要備一個被動式探棒。

高電壓差動式探棒：差動式探棒可讓接地參考的示波器進行安全、準確的浮動和差動式量測。每個實驗室應該都至少擁有一個！

邏輯探棒：邏輯探棒會提供數位訊號至混合訊號示波器的前端，包括「浮動引線」與專為連接至電路板上微小測試點所設計的配件。

電流探棒：若增加電流探棒，可讓示波器量測電流，當然，還能讓示波器計算并顯示瞬時功率。

5、觸發

觸發功能可提供穩定的顯示畫面，讓您能在復雜波型的特定部分上調整歸零。

所有的示波器皆可提供邊緣觸發功能，且大多數均可提供脈沖寬度觸發功能。而示波器可用的觸發選項范圍越寬，示波器越靈活(您將會更快找出問題的根源！
