利用大容量存儲記錄下來的波形數據量很大，波形很密集，難以觀察，需要有更好的工具來分析。

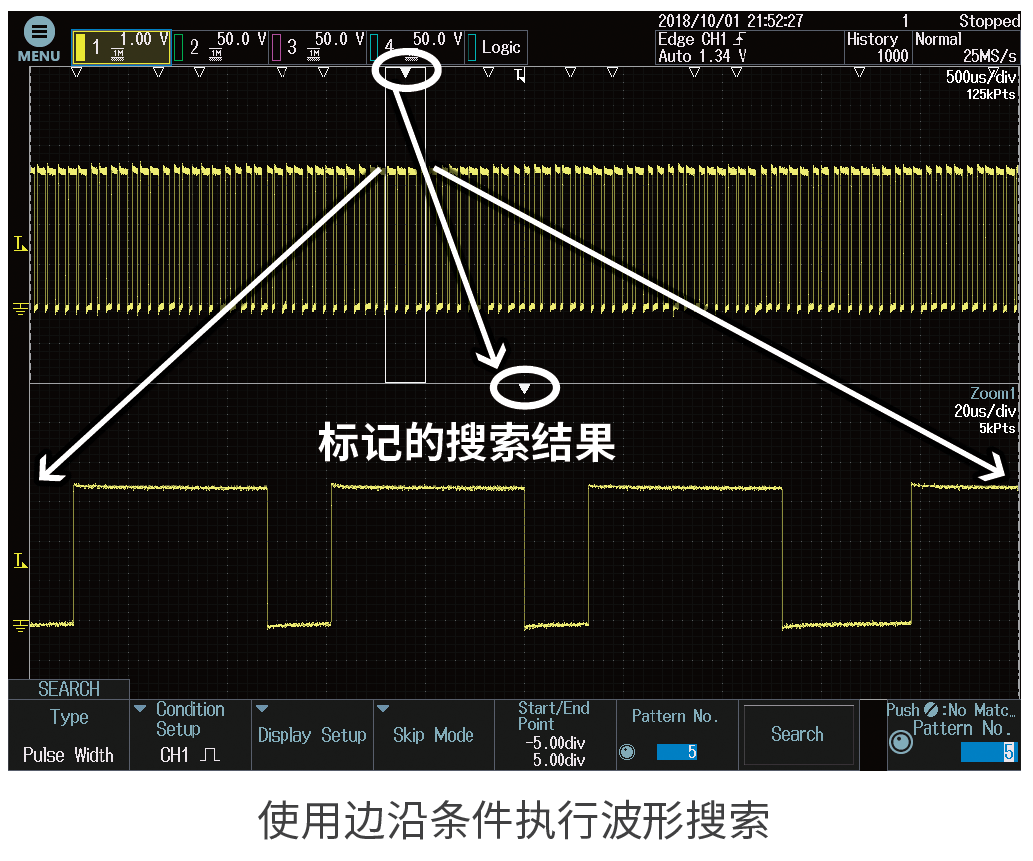

? 波形搜索

波形捕獲率

高波形捕獲率在示波器采集很短時間時能夠提高捕獲異常信號的幾率，但是仍然會有漏失的信號，那么示波器有沒有不漏失信號的采集方法呢？

示波器采用滾動模式（ROLL）模式采集

?優點：示波器將每一個采樣點都顯示到了屏幕上，沒有死區時間。

?缺點：只有記錄長度大的示波器才能保證高采樣率。

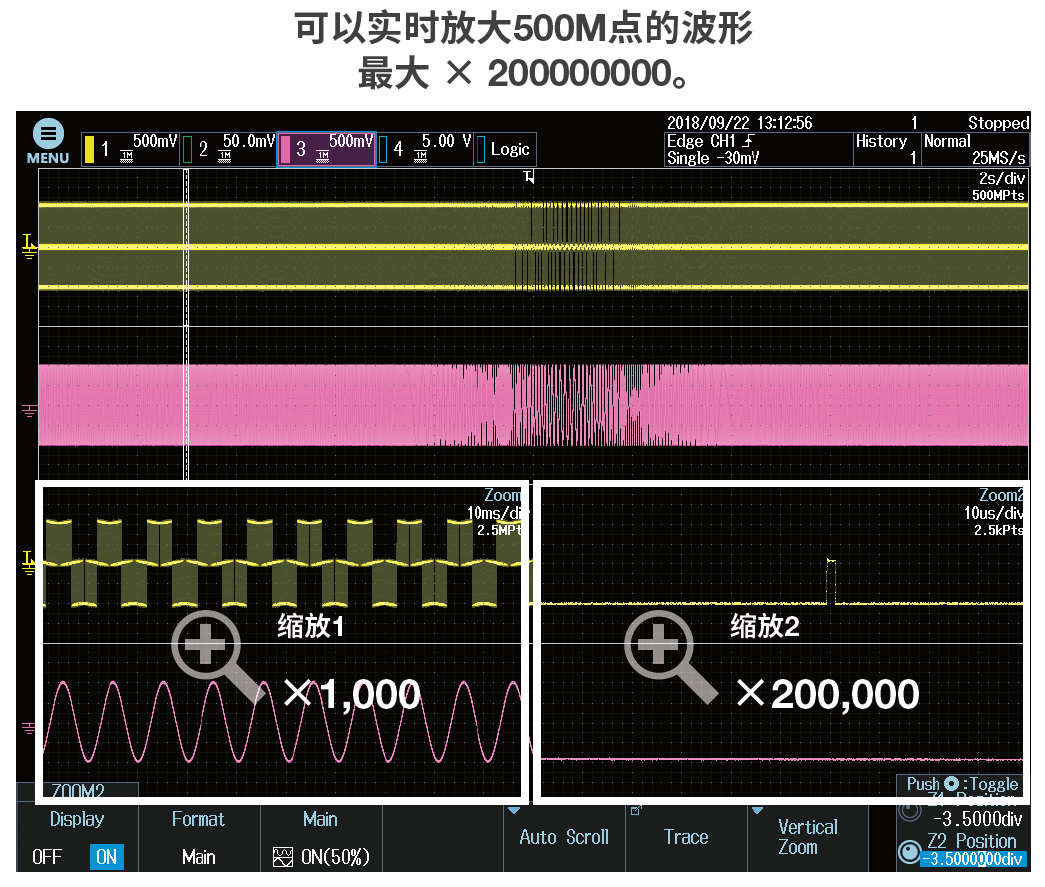

橫河DLM3000/DLM5000系列示波器具有最大500Mpoint的記錄長度。

噪聲指標

示波器在不同垂直量程和偏置下的底噪聲是評估示波器測量質量的一個很好依據，噪聲的大小可以告訴用戶示波器的前端和ADC電路設計得有多純凈，因?yàn)槭静ㄆ鞯牡自肼晻?huì)增加額外的抖動并減小設計裕量。

一般情況下，示波器帶寬越高，其內部噪聲就越高。

目前高質量示波器的底噪聲已經可以達到200uV甚至更低。

ADC指標

在介紹示波器基礎的時候已經介紹過示波器采樣率，采樣率是ADC的基本指標之一。

ADC的分辨率：也就是ADC的位數，示波器一般是8位ADC，其所能分辨的最小量化電平為參考電平（滿量程）的256分之一。

ADC的精度：是幅度測量結果與信號實際幅度的接近程度。有些數字示波器采用高分辨率ADC，表面上看它們的精度要高于8 位產品，但事實不一定如此。

對于高頻示波器還引入了有效位數(ENOB)這一評價指標。

使用采樣技術提升垂直分辨率

數字示波器還可以通過數字信號處理來提升數字示波器的垂直分辨率，下面主要介紹以下兩種方法

? 平均采集模式。

? 高分辨率采集模式。

平均采集模式

平均采集模式：平均模式是多次觸發采集重復的信號，通過使用來自兩次或兩次以上采集的數據，這種模式逐點平均采集中對應的數據點，形成輸出波形。

? 優點：平均模式改善了信噪比，降低了與觸發無關的噪聲，提高了垂直分辨率。

? 缺點：需要多次觸發采集，只能觀察重復信號。

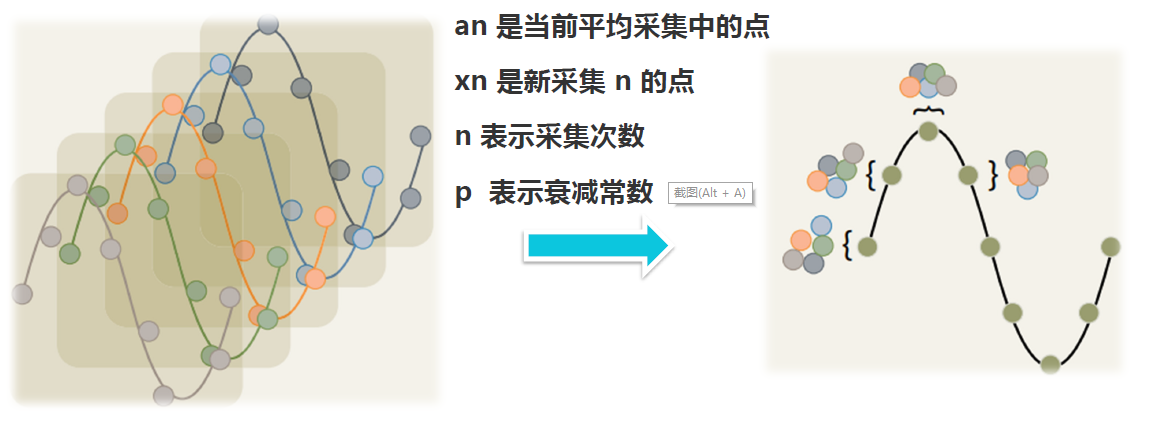

算術平均：

指數平均：

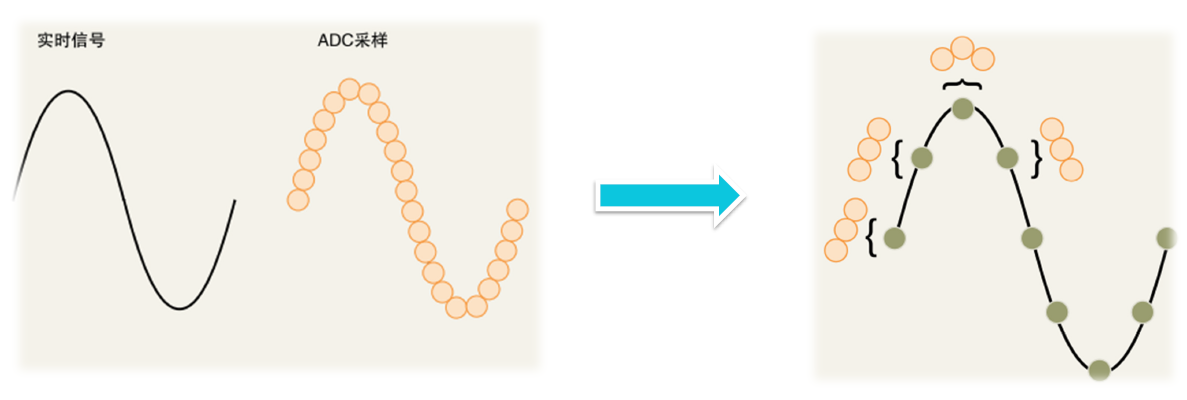

平均采集模式增強分辨率：

高分辨率采集模式

高分辨率采集模式：通過計算及顯示多個順序樣點的波形串平均值來實現。單次采集也可以使用，最高采樣率為最大采樣率的一半。

高分辨率采集模式增強分辨率：
