在很多時候，工程師在測量信號電壓的同時，還需要查看電流波形。比如查看LLC電路的諧振電流的工作狀態是否正常，這時候就需要借助電流探頭進行電流測量。

實測演示

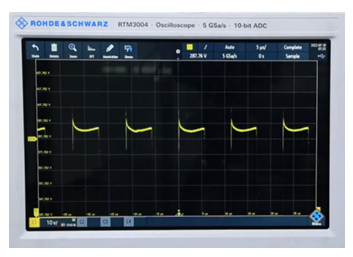

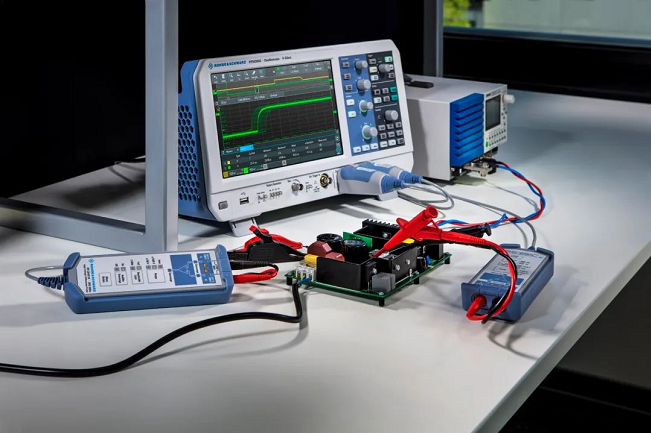

在實測部分，使用5G Sa/s，10-bit ADC的RTM3004示波器，RT-ZHD16差分探頭，RT-ZC20電流探頭進行LLC半橋電路的電流和電壓測試。連接測試電路和測試儀器，示波器顯示出上管Vds電壓波形存在正常的輕微抖動。由于RTM3004示波器具有超高的直流偏置的功能，特別是分析直流上疊加的紋波時優勢明顯。因此放大波形，可看到波形不是完全平坦的，而是帶有尖峰和圓弧。

在LLC典型電路下，可以看到上管VDS信號和驅動信號的波形都非常干凈，說明RTM3004示波器的共模抑制比很好。在放大諧振電流波形之后，可以看到波形有正常的抖動，使用示波器的精確觸發功能，在諧振電流峰值觸發波形，得到相對靜止的波形。RTM3004示波器的觸發靈敏度非常高，可以在臨界點顯示相對靜止的波形，并捕捉到異常波形，為工程師正確調整電路提供參考。同時顯示Vds和諧振電流的波形，可以看到關斷瞬間諧振電流的波形。

RTM3000 整合10位 ADC、10倍的存儲深度和 10.1" 觸摸屏以及適用于所有R&S探頭的探頭接口，是開關電源應用測試的理想之選。

（以上測試數據來源：電源網深圳實驗室）
