自由曲面反射式成像系統還可以用于實現某些特殊功能或?qū)崿F(xiàn)某些特殊的性質。如自由曲面雙通道雙視場兩檔變焦系統，其中的短焦端用于搜索，長焦端用于精細的觀測。還有另一種實現雙視場雙焦距的自由曲面離軸三反系統形式。

2、自由曲面離軸反射式成像系統

自由曲面在目視成像系統中的典型應用包含頭盔顯示器、平視顯示器、相機電子取景器等。頭盔顯示器（HMD）是虛擬現實（VR）與增強現實（AR）系統最常用的設備，在國防、科教、醫療、娛樂等諸多領域有重要的應用。

為了讓用戶佩戴更舒適并實現更強的功能，目前頭盔顯示器向著小型化、輕量化、離軸化方向發展，同時追求更大的視場、更長的出瞳距、更大的出瞳直徑。使用傳統球面以及非球面已經難以滿足上述設計要求，而使用自由曲面可以較好地解決上述問題。

程德文教授設計了一款大視場、大相對孔徑的自由曲面楔形棱鏡式頭盔目視系統，如圖4(a)所示。整個系統結構簡單、體積小、質量輕。此外，程德文教授還提出了基于光學自由曲面無縫拼接的超大視場、高分辨率拼接式頭盔顯示器方案[圖4(b)]，消除了大畫幅虛擬圖像的紗窗效應。

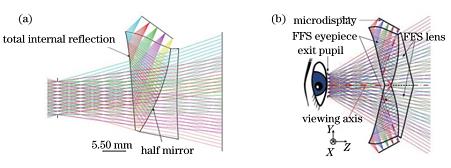

圖4 自由曲面棱鏡式頭盔顯示器設計實例。

(a)自由曲面小F數大視場頭盔顯示器；(b)自由曲面拼接棱鏡式頭盔顯示器

除了自由曲面棱鏡式頭盔顯示器之外，自由曲面在帶有合成器的視透型頭盔顯示器中也得到了應用。而波導型頭盔顯示器因?yàn)槠淇梢詫?shí)現很薄的鏡片厚度以及較大的出瞳直徑，受到了越來越多的關注。將自由曲面引入到波導型頭盔顯示器的投影系統設計，可以有效提升系統成像質量并且減少系統中的元件個數，使系統實現輕量化。此外，自由曲面已被成功地用于HUD系統設計和相機電子取景器的光學設計中。

3、自由曲面在其他類型成像系統中的應用

除了上述已經介紹的應用之外，自由曲面在成像領域還有一些典型應用。如將f-θ物鏡應用在掃描系統中，可以有效提高像質，增大視場角；將自由曲面引入超近距投影儀，可以實現更簡單的系統結構、更小的系統體積、更少的元件個數、更好的成像質量、更大的視場、更小的投射比等；在光刻物鏡中使用自由曲面，可以增大系統的數值孔徑或曝光視場，達到更高的系統分辨率，并且可以減少透鏡個數，減小系統的設計尺寸；在微透鏡陣列設計中使用自由曲面，易于實現對入射光線的大角度偏折，從而實現大視場成像，且可以更好地校正像差、得到成像質量更好的優化結果，并可以減小系統體積。

自由曲面還在內窺鏡、汽車和摩托車后視鏡、棱鏡組成的超薄相機物鏡、折反式角膜成像系統、用于實現像面橫向平移的棱鏡、線性波數光譜儀等系統和元件設計中得到了成功的應用。

可以看出，如果將自由曲面用于成像系統設計，可以實現傳統光學系統難以實現的高性能指標，如大視場、大孔徑、小F數等。同時，也可以實現以往難以實現的特殊系統結構與功能，這在成像系統設計中有重要的意義。

此外，自由曲面光學還可以和光學領域的其他研究方向相結合，例如計算成像、衍射光學和微納光學領域。這些都只是自由曲面成像光學的部分研究方向，但實際可能的發展方向遠遠不止這些。自由曲面成像光學作為光學領域未來的研究熱點，如何將相關研究成果將深刻推動應用光學領域的發展，在應用方面不斷激發新的可能性，是當下發展的方向。

作者：楊通,段瓔哲,程德文,王涌天
