在CAN通信中，收發器起到了十分相當特別的作用。目前市面的收發器型號也是不計其數，本文則是根據收發器的發展，簡單介紹幾款收發器的特點。

很多年前，NXP的CAN收發器幾乎在每一個CAN節點上都看的到，當時最常見的型號就是PCA82C250。

曾有工程師較為全面的總結了一下PCA82C250的主要特點，1、高速率（1Mbit/s）；2、能夠完全兼容ISO11898；3、有低電流待機模式且存在過熱保護；4、采用斜率控制，降低射頻干擾；5、總線上至少可掛110個節點，且節點未上電時不會干擾總線。

后來，PCA82C250升級為PCA82C251，常規上來看，兩個型號是完全的pin對拼替換，但是根據整體性能而言，PCA82C251還是做了一些修改。例如，1、在系統額定電源上，由原型號的12V改為24V供電；2、CANH\CANL電壓承受范圍由-8V-18V改為-40V-40V；3、瞬間高壓承受能力也提高到-200V-200V；之后，大部分用戶在選型時更多選擇PCA82C251，也是因?yàn)樗陔[性狀態下的拉電流更小，在掉電情況下的總線輸出特性有一定改善。

然而，汽車電子行業的發展也在推動收發器的更新和換代。此時，基于JFET的TJA系列開始走上歷史舞臺。

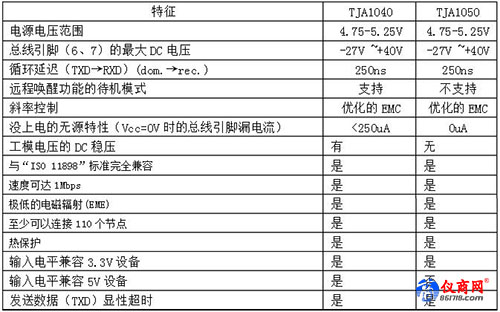

最常見的TJA就是TJA1040和TJA1050，我司的工程師也曾對其特征進行了簡要總結：

圖1 對比圖

那么TJA1040/1050與PCA82C250/251究竟有哪些功能上的區別？

我們以TJA1040和PCA82C251為例，同作為高速的收發器，主要的不同點主要是以下幾點：1、在無源的狀態下，TJA1040相當于脫離總線，在性能上更加良好；2、PCA82C251具有斜率控制，而TJA1040則是固定斜率控制。具體區別可參考引腳設計。3、PCA82C251不具備TXD顯性超時保護功能，而TJA1040在這一點上做的不錯；4、正常工作模式下，PCA82C251的收發功率不大，但是TJA1040的則更小，最大消耗15uA；5、輸出的差分電壓，PCA82C251是1V-5V，TJA1040則是1.5V-3V；除此以外在靜電保護上TJA1040也會更勝一籌。

圖2 兩者的結構圖對比

針對于這兩個型號的產品，根據數據手冊給出的資料，PCA82C251的最低波特率是5kbps，TJA1040的最低波特率是40kbps，如果使用低波特率的用戶基本上不能進行直接替換。為了得到更多的對比結果，我司也曾用CANScope進行測量，對其性能進行驗證對比。

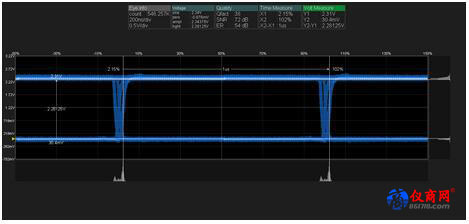

圖3 PCA82C250/1 1Mbps眼圖

圖4 TJA1040/1050T 1Mbps波形
