嵌入式系統分析工具

一旦開發人員獲得了功能合適的調試器，他們將希望找到和選擇多種工具，以協助他們調試和分析系統。開發人員在開發周期中平均有多達 50% 的時間花費在調試軟件上。調試系統的效率越高越好。

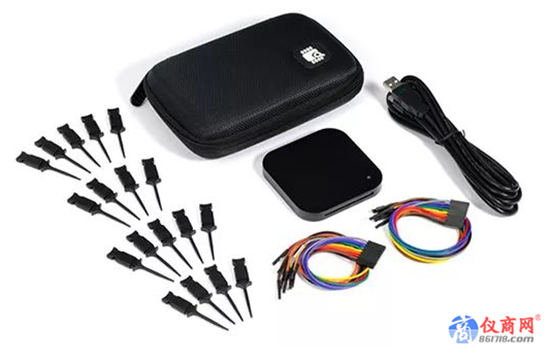

開發人員應該考慮采用幾種工具來分析系統。這些工具包括像 B&K PrecisionBK2190E 這樣的雙通道 100 MHz 范圍的傳統示波器，或者 SparkFun ElectronicsLogic Pro 8 USB 邏輯分析儀。Logic Pro 8 非常適合用于分析通用輸入/輸出行為和通信協議。該分析儀能夠同時監控多達八個通道，并提供觸發功能，用于捕捉電平、上升沿或下降沿。

每個工作臺都需要的常規原型開發工具

雖然軟件開發人員并非硬件工程師，但準備一些有助于檢測和操作硬件的工具仍然很有用。第一種必不可少的工具是一組跳線。跳線似乎總是供應不足，但它是將外部傳感器或器件連接到開發套件所必需的。一組 Bud Industries母頭對母頭跳線和公頭對公頭跳線足以包含所有必需的組合。

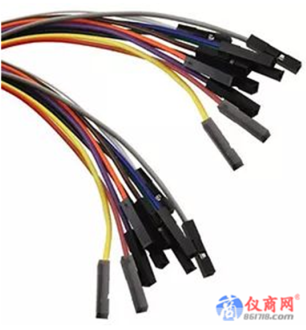

圖 6：母頭對母頭跳線（圖示）和公頭對公頭跳線對于快速原型開發和嵌入式系統故障排除至關重要。（圖片來源：Bud Industries）

除了跳線之外，還應準備一對優質 Aven Tools尖嘴鉗和 Apex Tool GroupMS54V 4 英寸半埋式橢圓頭鋼絲鉗，以便將跳線放置到擁擠空間內，或者進行切割以在原型板上輕松連接。購買一對高質量工具將確保您能夠在需要時隨時使用。

最后，每位開發人員還需要備有放大燈，例如 Aven 的 5 英寸 ProVue SuperSlim LED 燈，以便輕松查看 PC 板上的絲印。軟件開發人員使用放大燈的頻率遠少于硬件工程師，但有時需要對絲印進行快速修改，或者電路板上的超小絲印需要放大或額外照明。

構建工作臺的技巧和訣竅

構建工作臺有時似乎非常簡單，但令人吃驚的是很多團隊沒有最基本的工具。以下一些技巧有助于您構建出“終極”嵌入式工作臺：

找出開發過程中的主要瓶頸，確定是否有工具可以消除這些瓶頸。購買高質量的工具。劣質工具容易磨損和損壞，經常需要更換。優質工具可以持續使用 20 年甚至更長時間。不要讓價格成為主要決定性因素。從長遠來看，多花一些錢購買優質工具是值得的。

進行成本效益分析以及投資回報分析。當工具要使用五年甚至更長時間，或者僅在開發周期中使用數月時，可以更容易確定成本的合理性。對于易損壞的低成本工具，購買兩套，確保手頭有備用。分階段逐步構建工作臺。構建專業的工作臺可能花費數千美元。分批購買工具，這樣有助于擺脫預算制約。不要害怕購買已經用過的工具，只要其來源可靠且維護狀態良好即可。在軟件調試方面，邏輯分析儀可以取代示波器。

總結

構建高效的工作臺不能貪圖便宜。必須找到并購買適合開發工作的工具，它們能夠提高效率和消除障礙，幫助提升整體產品質量，甚至降低開發人員的壓力（至少減少他們遇到的問題）。

請仔細評估哪些工具能讓開發過程變得更加簡單，并確定這些工具是否能夠長期使用。盡可能不要考慮如何省錢。只要買到合適的工具就能獲得回報，因?yàn)楣δ芡陚淝遗渲眠m當?shù)墓ぷ髋_(tái)是效率的保證。
