電腦現在已經是我們生活、工作中必不可少的工具，而電源作為電腦的關鍵部件，不僅僅在性能上要符合相關的規范和標準，而且它的負載能力、可靠性以及對于主板以及外設的兼容性都對整機系統的可靠穩定運行有很大的影響。
在電腦電源的眾多測試項目中，時序特性測試以及動態測試這2項關鍵測試都需要有一臺功能強大，測試精度高的電子負載。本文主要介紹艾德克斯IT8700系列多路輸入直流電子負載對PC電源的測試應用。
時序特性測試
PC電源不僅輸出電壓，還要與主板有信號聯系，兩者在時間次序上有一定的關系，這就叫做時序，時序是電源與主板良好配合的重要條件，也是導致電腦無法正常開關機以及電源與主板不兼容問題的最常見原因。

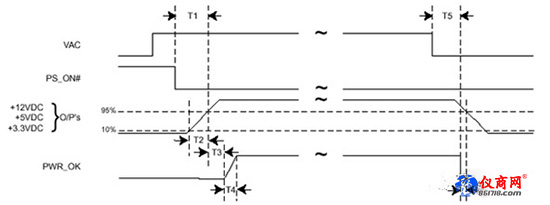

時序中最重要的是電源輸出電壓與P.G信號和PS-ON#信號之間的關系。P.G信號由電源控制，代表電源是否已經準備好，PS_ON#信號則由主板控制，表示是否要開機。PC電源的電壓必須依一定時序要求響應輸出電腦主板（如CPU、硬盤等器件），才能處理信息，如下圖：

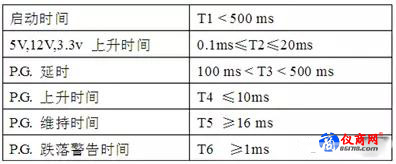

對應的時序要求如下：
測試方法如下：
1.啟動時間：要求T1 ＜500mS，滿載，正常供電電壓，以PS/ON作開機，+12V、+5V&+3.3V上升到95%標稱值的時間為T1。
2. +5V、+12V和+3.3V上升沿時間：要求0.1mS≤T2≤20 mS，以PS/ON作開機，分別在供電電壓下限、正常和上限各測一次，取最差的一次。
3. P.G延時：要求100mS＜ T3＜500mS，滿載低壓和正常電壓各測量一次，以PS/ON作為開/關機。
4. P.G維持時間：要求T5 ≥16mS，滿載，正常供電電壓，關斷AC供電測量。
5.P.G跌落警告時間：要求T6≥1mS，滿載，正常供電電壓，關斷AC和PS/ON，各測量一次。
注：上升沿、下降沿時間，均是指標稱值10%～95%區間的時間。
在進行以上時序測試時，由于IT8700系列特有的同步拉載功能，很好的控制負載的同步拉載（同步時間可達到小于10us），同時配合該系列內置的GPIB通訊接口可以實現同步拉載的輸出。
在實際測試時由于測試線存在阻抗，會產生壓降。IT8700 系列為了保證測量精度，自帶遠端量測功能，用戶可以用該端子來測量被測儀器的輸出端子電壓，用遠端量測接線法來補償線上壓降，可以大大提高測量的精度。
動態測試
實際上一個定電壓輸出的電源，于設計中具備反饋控制回路，能夠?qū)⑵漭敵鲭妷哼B續不斷地維持穩定的輸出電壓。由于實際上反饋控制回路有一定的頻寬，因此限制了電源供應器對負載電流變化時的反應。若控制回路輸入與輸出之相移與增益為1 時，超過180度，則電源供應器之輸出便會呈現不穩定，失控或震蕩等現象。電腦在工作時，電流是動態變化的，而不是始終維持不變的，因此動態負載測試對PC電源是極其重要的。
可編程電子負載可用來模擬電源供應器實際工作時最?lèi)毫拥呢?fù)載情況，如負載電流迅速上升，下降之斜率，周期等。 IT8700系列高達25KHZ的動態模式，可仿真電腦各不同運行狀態下電流的變化，以對電源的動態特性進行測試。
