在應用電源模塊常見的問題中，降低負載端的紋波噪聲是大多數用戶都關心的。那么模塊的紋波噪聲該如何降低？下文為大家從紋波噪聲的波形、測試方式、模塊設計及應用的角度出發，闡述幾種有效降低輸出紋波噪聲的方法。

一、電源的紋波與噪聲介紹

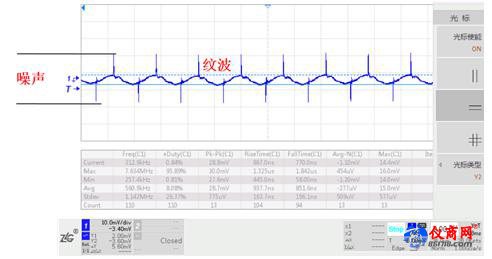

紋波和噪聲即：直流電源輸出上疊加的與電源開關頻率同頻的波動為紋波，高頻雜音為噪聲。具體如圖1所示，頻率較低且有規律的波動為紋波，尖峰部分為噪聲。

二、紋波噪聲的測試方法

對于中小微功率模塊電源的紋波噪聲測試，業內主要采用平行線測試法和靠接法兩種。其中，平行線測試法用于引腳間距相對較大的產品，靠測法用于模塊引腳間距小的產品。

但不管用平行線測試法還是靠測法，都需要限制示波器的帶寬為20MHz。具體如圖2和圖3所示。

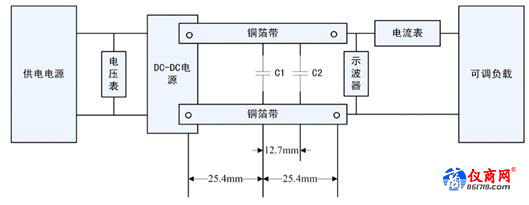

圖2 平行線測試法

注1：C1為高頻電容，容量為1μF；C2為鉭電容，容量為10μF。

注2：兩平行銅箔帶之間的距離為2.5mm，兩平行銅箔帶的電壓降之和應小于輸出電壓的2%。

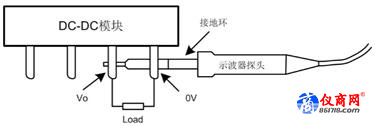

圖3靠測法

三、去除地線夾測試的區別

測試紋波噪聲需要把地線夾去掉，主要是由于示波器的地線夾會吸收各種高頻噪聲，不能真實反映電源的輸出紋波噪聲，影響測量結果。下面的圖4和圖5分別展示了對同一個產品，使用地線夾及取下地線夾測試的巨大差異。

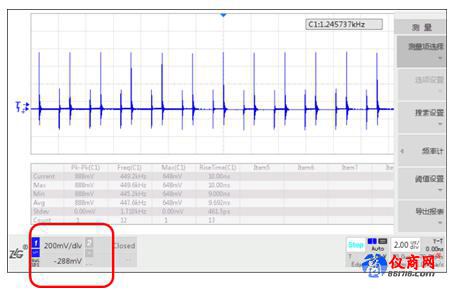

圖4 使用地線夾測試-示波器垂直分辨率200mv/div

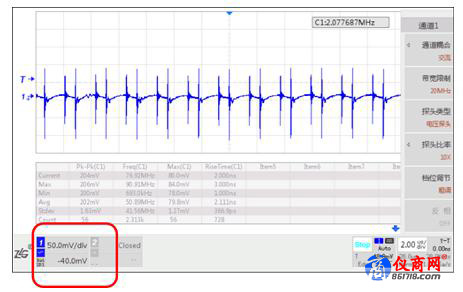

圖5 去除地線夾測試-示波器垂直分辨率50mv/div

四、設計上PCB布局的影響

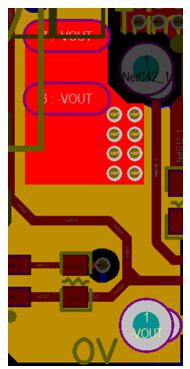

好與壞的PCB布局，是設計上影響紋波噪聲的關鍵因素。差的PCB布局如圖6所示，變壓器輸出的地，直接通過過孔連到背部的地平面，地平面連接電源的輸出引腳。此布局在輸出5V/2A的負載下，實測電源尖峰達1.5V VP-P。變壓器上的噪聲沒有經過輸出的濾波電容直接通過了輸出引腳，導致紋波噪聲很大。

圖6 差的PCB布局

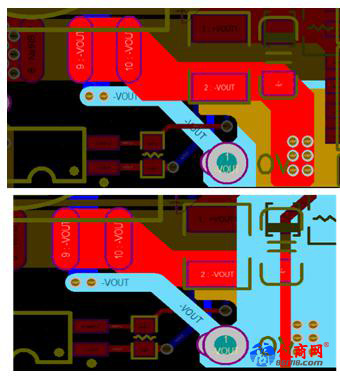

如圖7 所示是比較好的PCB布局，調整了變壓器的位置，將變壓器輸出地通過兩個電容后，再回到地平面和輸出引腳相連。實測在相同5V/2A輸出的負載下，噪聲已降到60mV VP-P，差別顯著。

圖7 好的PCB布局

五、輸出濾波電容的影響
