圖1.到2019年，至少有40%的物聯網數據將在邊緣進行存儲、處理、分析和響應。

多年來，NI投資了兩個高質量控制和測量平臺：CompactRIO和CompactDAQ。這兩個平臺都具有靈活性和模塊化特性，并具有軟件定義的功能。內置I/O接口和C系列I/O模塊提供高精度I/O和特定測量信號調理，因此用戶可以通過任何總線連接任何傳感器或設備。 CompactRIO提供實時處理器和用戶可編程FPGA，特別適用于高速控制，而CompactDAQ則提供了同類最為出色的軟件API NI-DAQmx，是數據采集的理想選擇。

然而，當我們開始著手實現這些系統時，新的挑戰不斷涌現 - 特別是在系統物理尺寸不斷增大、傳感器數量不斷增加的情況下。我們?nèi)砸越Y(jié)構測試為例，為了全面了解風力渦輪機葉片的性能，我們需要為整個機構配備傳感器，以測量應變、壓力、負載和扭矩。這些傳感器都會生成模擬信號，為了獲得最多且最有用的信息，我們需要進行高速、高分辨率測量。對于諸如此類的大規模應用，我們可能需要在整個系統中部署數百甚至數千個傳感器。在采集所有這些數據時，我們還需要能夠?qū)崟r處理這些數據，以便我們可以為控制系統的所有執行器提供輸出控制。

嘗試開發此類系統時會遇到一些挑戰：

·將數千個通道和眾多測量系統同步在一起

·同步控制系統，以便在正確的時間進行所有操作

·將測量系統和控制系統同步在一起

隨著系統不斷擴展以及應用的測量和控制系統不斷增加，這些挑戰進一步加劇。測量系統之間以及控制系統之間的同步并不是一項新挑戰。今天，我們通?？梢酝ㄟ^基于信號的方法來實現這一目標，其中使用了物理布線將公共時基或信號路由到分布式節點。但是，這在距離、可擴展性和噪聲風險方面存在局限性。另一種選擇是利用基于以太網等通用標準的協議。以太網提供了高度開放性和互操作性，但沒有延遲限制或帶寬保證。為了解決這一挑戰，工程師開發出一個以太網定制版本，通常稱為硬實時以太網。典型的例子包括EtherCAT、PROFINET和EtherNet/IP。這些以太網定制版本提供了硬實時性能和一流的低延遲和控制。但是，每個版本都需要對網絡基礎架構的硬件和軟件進行修改，這不僅增加了成本，而且意味著來自不同供應商的不同設備不能在同一網絡上運行。

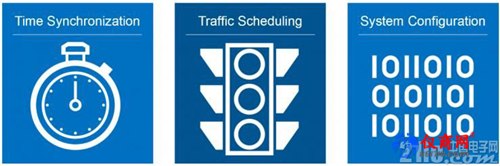

解決這一同步挑戰的新技術目前正在推向市場，這一技術稱為時間敏感網絡(TSN)。 TSN是標準以太網的更新版本，不僅具有開放性和互操作性，而且提供與硬實時以太網相同的低延遲和帶寬保證。具體而言，TSN提供三個關鍵組件：基于時間的同步、流量調度和系統配置。同步功能基于IEEE 1588精確時間協議配置文件，通過網絡提供亞微秒級同步。此外，流量調度和系統配置提供了確定的數據通信，因此用戶可以調度和優先處理網絡上的時間敏感數據(例如控制信號)。

TSN的一個重要特性是時間敏感流量和其他以太網流量的融合。由于TSN是以太網標準的一項特性，時間同步和確定性通信這兩項新功能可支持所有以太網通信網絡。這意味著測量或控制系統上的單個端口可以執行確定性通信，同時還可遠程更新用戶界面終端并支持文件傳輸。TSN是許多工業應用的一項新增功能，例如過程和機器控制，其中低通信延遲和最小抖動對于滿足閉環控制要求至關重要?；跁r間的以太網同步還可以免除基于信號的同步所需的布線，與傳統監控應用和物理系統測試(如結構測試)相比可大幅減少了布線需求，從而能夠在不犧牲可靠性的情況下實現更簡單、經濟高效的解決方案。

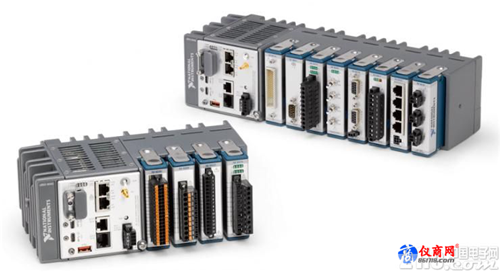

NI的產品也在不斷增加對TSN的支持，CompactRIO平臺的最新控制器便是一個典型的產品。 用戶可以將這些新控制器添加到TSN網絡，并支持數據同步和確定性通信，使其成為理想的IIoT邊緣節點。
