數字調制是現代通信的重要方法。數字調制主要包括幅移鍵控（ASK）、多電平正交調幅（QAM），頻移鍵控（FSK），相移鍵控（PSK）等，1465-V系列信號發生器作為一款高端矢量源，當然具備標準數字調制信號發生功能。

本文的主要內容是介紹1465-V系列信號發生器的標準數字調制功能，其特點主要包括：

1、包含了PSK、ASK、FSK、QAM等21種數字調制格式信號發生；

2、包含了多種PN序列、固定四位碼型、等量1 0碼型、用戶文件碼流及外部串行等豐富的數據源選擇。

3、碼元速率覆蓋范圍高達0.05ksps~125Msps；

操作演示

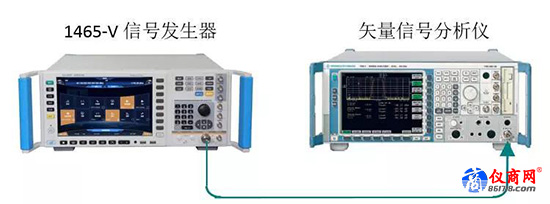

第一步：如圖連接儀器并開機預熱：

第二步：信號發生器設置頻率5GHz，功率0dBm，射頻開，調制開；

第三步：信號發生器選擇【實時基帶】，默認打開基帶設置界面：

實時基帶，開。打開實時基帶開關；

數據源選擇，默認選擇PN9。

PN序列：PN9、PN11、PN15、PN16、PN20、PN21、PN23;

固定四位碼型：數據源是不斷重復的四位碼。碼型數據可設置0~15，對應0000~1111。

等量1 0碼型：數據源是數量相等的0和1，不斷重復。包括4個0和4個1,8個0和8個1,16個0和16個1,32個0和32個1,64個0和64個1。

文件碼流：支持用戶自定義數據源文件輸入。

外部：支持外部串行基帶數據輸入。

碼元速率，設置4Msps，可設置范圍0.05ksps~125Msps。

第四步：打開調制類型設置界面，設置調制類型為QPSK：

PSK：相移鍵控，包括QPSK、OQPSK、BPSK、pi/4DQPSK、8PSK、16PSK、D8PSK;

MSK：最小頻移鍵控；

FSK：頻移鍵控，包括2FSK、4FSK、8FSK、16FSK；

QAM：正交調幅，包括4QAM、16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM；

ASK：幅移鍵控；

用戶I/Q：支持用戶自定義map映射方式，如圖；

用戶FSK：支持用戶自定義FSK頻偏，如圖；

第五步：打開濾波器設置界面：

濾波器選擇：選擇根奈奎斯特；根據調制類型可選擇的濾波器種類有根奈奎斯特、奈奎斯特、高斯、矩形濾波器。

濾波因子：設置0.35。0~1范圍可設。
