運算放大器能充分抑制共模噪聲，如60-Hz噪聲，但是其抑制共模噪聲的能力隨頻率的升高而降低。在這一方面，可以在運算放大器不起作用處增加共模電容器（CCM）來濾除共模噪聲。在所給的例子中，f3dB-CM設置為大約160 kHz。不要使用電容量較大的CCM來進一步改善共模抑制性能。如果CCM電容器的電容值太大，匹配又不良，共模噪聲就會轉換成（由于電容器值失配而引起的）差模信號，于是，放大器會將其作為合法信號來處理。

一個經驗法則是選用對設定輸入帶寬最有意義的CDIFF值。然后，選用CCM,使其電容量小到1/10，最好為1/100。并要確保這些電容器具有合理的容差和良好匹配。溫度系數很小的陶瓷電容器價格低廉，非常適合用做CCM。此外，還要記住運算放大器電源引腳之間適當去耦也是非常重要的，因?yàn)閭鲗?dǎo)噪聲也可通過電源進入，尤其是在運算放大器直接由高端電源線供電（如圖所示）時。

該電路的輸出阻抗等于ROUT， 因此，如果你將該電路輸出端連接到一個具有相對較低輸入阻抗的ADC（例如許多微控制器中的ADC），那就要使用跟隨器來緩沖輸出，以防止輸出端無謂加載 和引起重大差錯。幸運的是，如果使用的是雙運算放大器，就可以將剩余的運算放大器配置成跟隨器，從而在不增加空間的情況下，很方便地完成這一任務。

規定使用±15V電源的滿擺幅運算放大器，可以由高達30V的電源供電。在由較高電壓的電源供電時，圖3所示電路非常理想。運算放大器僅承受齊納穩壓器 兩端的電壓，而輸出晶體管則提供必要的以地為基準的電平移動。對高端電壓最大值的唯一限制是，它不可超過輸出晶體管的額定擊穿電壓。

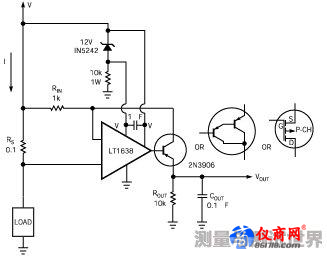

圖3，在進行高壓直流電流檢測的場合，齊納穩壓器為運算放大器提供了一個高端基準電源。

要注意的是，運算放大器的參考點是相對于其V+電源端的，而在前面電路中則是相對于V-電源端的。這就要求你用npn晶體管（或n溝道FET）去替換pnp晶體管（或p溝道FET），并觀察反相和同相輸入端的合適取向。在其他情況下，適用于前面電路的公式、論述、濾波技術和工作原理同樣適用于這一電路。這個電路的唯一不利之處是，如果輸出要求緩沖的話，它必須使用一個獨立的運算放大器。

這些電路都很靈活，通常具有良好的性能。不過，根據運算放大器、晶體管和濾波器電路的最終選用情況，進行測試并確保在整個預期的電流測量范圍內具有足夠 的順應性，這始終不失為明智之舉。你只要在電路受到負載電流階躍變化時，用示波器監測基極電壓或柵極電壓，就可以驗證這一穩定性。

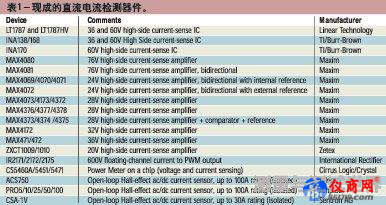

表1列出了 現成的電流檢測集成器件，這些器件的體系結構與本文中所述的相同。不過，盡管表1所列的許多器件可能相互之間“功能相同”，但不可能找到任何一種非獨家生 產的器件。在選用這樣一種器件時，要確保其電壓額定值在設計的電源電壓范圍之內。有些器件可進行雙向電流檢測，并可能具有比較器來提供“行程”指示。有些 器件的實際額定工作溫度為-40℃至+125℃，使其在汽車和工業中的應用范圍得以擴大。

IR21XX系列的獨特之處在于，其浮動溝道體系結構允許在高達600V的電位下進行高/低端電流檢測。其輸出不是模擬電壓，而是正比于被測電流的輸出脈沖寬度。它允許在沒有ADC的情況下進行微處理器接口。此外，它還可通過光耦合器來傳遞脈沖寬度，實現真正的隔離。

表1還列出了一些可供選用的霍爾效應型電流檢測器件?；魻栃?yīng)型電流檢測可實現電流變壓器那樣的完全隔離；兩者的區別就在于霍爾效應既適合直流電流檢測又適合交流電流檢測。

表1所列器件絕非完整無缺，許多制造商會定期在其產品系列中增加電流檢測器件，并且以甚至更快的速度淘汰一些產品。
