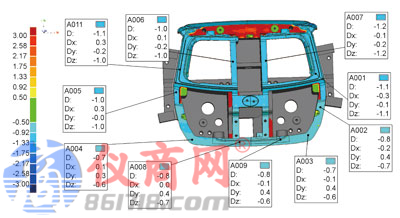

圖2 鋼模關鍵點比較

攝影測量系統DigiMetric

天遠三維攝影測量系統DigiMetric是北京天遠三維科技有限公司研發的新型的3D測量設備，被譽為新一代的數字三坐標，廣泛應用于汽車、航空航天、發電設備和工程機械等大型和重型制造行業，開創了大尺寸工件快速3D測量技術領域的新紀元。

天遠三維攝影測量系統DigiMetric又稱為照相測量定位系統或者近景攝影測量系統，是利用照相機技術來獲取某些特征標志點的三坐標位置進行的3D測量方法。利用DigiMetric計算出貼在物體表面參考點的3D坐標值，形成一個固定的坐標系統，再根據坐標變換使測量的3D坐標點對齊到泡沫模型的CAD數模上，進行對比后得到對比結果，實現快速的3D檢測目的。

天遠三維攝影測量系統DigiMetric構成：DigiMetric系統測量軟件、編碼點、標志點、專業數碼相機、高精度測量標尺。

測量流程如下：

在需要測量處貼好標志點；

在測量范圍內布置編碼點和標尺；

使用數字相機，在不同角度進行拍攝；

將拍攝所得圖像傳輸?shù)接?jì)算機，DigiMetric系統測量軟件對圖像自動進行處理；

3D計算；

計算的數據與CAD數據進行對比；

輸出對比報告。
