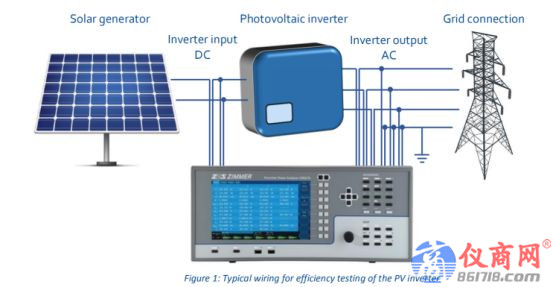

光伏發電在低壓電網中已成為當今和未來能源供應的熱點。太陽能電池板產生的直流電可以存儲在電池系統中。通常情況下，這種直流電需要轉換為交流電輸送到配電網以滿足日常生活用電需求。從DC到AC的轉換將通過光伏逆變器來實現。圖1是一個典型的光伏電站并網示意圖。
為了減小在轉換過程中的功率損耗，逆變器需要不斷提高效率。典型的逆變器效率一般在96%左右。功率分析儀可以測量太陽能發電機產生的能量，逆變器的效率以及通過逆變器輸送進電網的能量。根據光伏組串的布線，每個組串會有自己的最大功率跟蹤器（MTT）。光伏組串的各逆變器都是大功率逆變器，通常是三相交流輸出。
LMG670功率分析儀在一個機框中可以放置高達7個功率模塊，能夠精確地分析和測量整個光伏網絡中的相關參數，如電壓、電流、功率。

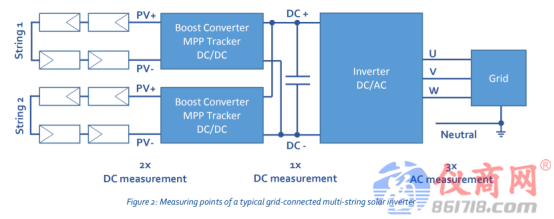

LMG600系列功率分析儀可以根據測試需求配置多通道進行測試。圖二是雙組串光伏逆變器并網圖，LMG670可以配置為6個功率通道，每個功率通道包含1路電壓輸入，1路電流輸入。
典型的測試輸入要求：
1、直流電壓范圍600V-1000V，現在還有1500V
2、交流電壓范圍230V-400V，取決于逆變器額定功率
3、電流范圍10A-1000A，取決于逆變器額定功率
4、帶寬10KHz-100KHz，取決于逆變器的開關頻率
5、精度：一般現場測試可使用B1模塊，實驗室高效率測試使用A1精度模塊

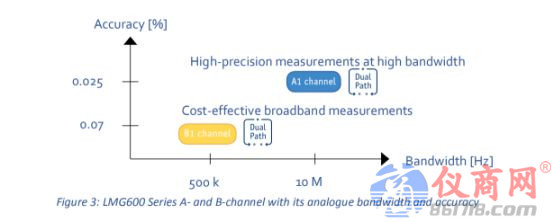

LMG600系列功率分析儀根據不同的測試需求可以配置不同精度及帶寬范圍的功率模塊，圖3是A1模塊和B1模塊的精度及帶寬范圍的說明。
太陽能轉換率測試
可以在一個測量菜單下分別查看每組之間的效率測試結果，并可以構建自定義菜單，只顯示你關心的測試數據。
利用諧波分析法測試并發網的穩定性

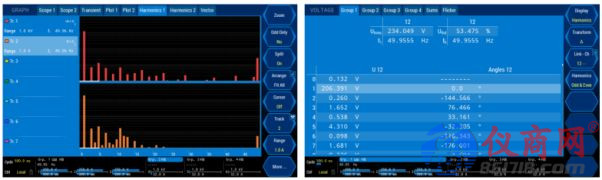

可以顯示電壓，電流及功率諧波，按諧波次數和直方圖顯示。以檢驗諧波、間諧波含量是否符合光伏并網的要求。

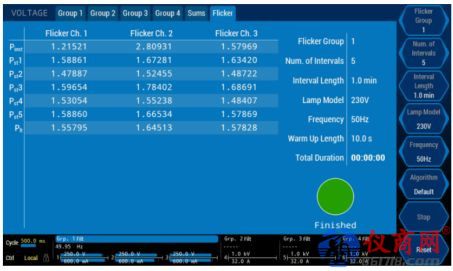

使用LMG600系列功率分析儀閃變測試模塊進行觀測短時間閃邊PLT和長時間閃邊PLT，這些數據在并網的標準中有限定范圍。
