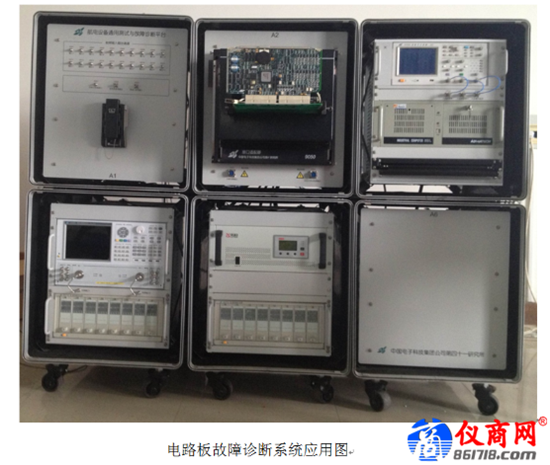

如下圖所示的航電設備通用測試與故障診斷平臺中板級測試與故障診斷使用的就是電路板故障診斷系統中核心的VXI數字通道模塊、VXI中央資源模塊，另外加上主控計算機、程控電源、接口適配器、引導探筆等。主控計算機控制各個模塊協同工作，并負責對測試信息進行分析處理，得出診斷結果；程控電源負責給待測電路板提供電源；數字通道模塊所有通道都連接到接口適配器，由接口適配器完成和待測電路板管腳相連；數字通道模塊在中央資源模塊的控制下對待測電路板施加激勵并采集響應信號；在需要精確故障定位時可以采用引導探筆的方式。
選件AV6762型VXI模擬電路測試模塊是41所研制的一款高度集成的模擬測試儀表，在C尺寸、單槽的VXI模塊上實現了32個通道，每通道集成了6種獨立的功能儀表，包括函數發生器、任意波形發生器、數字化儀、數字萬用表、限值檢測器以及定時器/計數器，能同時對多路信號進行多功能的測試，這就能在很大程度上滿足模擬電路對功能測試方面的高要求。
