圖4 zigbee的拓?fù)浣Y(jié)構

zigbee目前使用最多的網絡通訊，如點對點通訊、主從模式（一點對多點）通訊、組網通訊。這三種通訊是目前zigbee使用最普遍，也是相對簡單的網絡。

傳統zigbee通訊協議，應對這些網絡需要進行角色分配，設置相對麻煩，組網時間慢，通訊效率不高等確定，且應用不靈活。

而Fastzigbee則能輕松應對這些網絡，給予客戶極致的用戶體驗，同時Fastzigbee也同樣滿足zigbee的布網規范。

1、如圖 7所示，只需將A、B兩點的目標節點地址相互指向，即可實現A、B兩點之間數據透?jìng)?。設置可使用配套的Fastzigbee配置軟件，打開串口-獲取信息-修改配置，即可輕松完成配置。

圖5 點對點通訊示意圖

2、如圖 8所示，主從模式（一點對多點）通訊，只需將B、C、D等從機節點的目標節點地址指向主節點A，同時A設置成廣播，或者用一條切換目標地址（無須重啟）指令，即可實現A-B、C、D等節點的多點數據透?jìng)?。同理設置只用使用配套的Fastzigbee配置軟件即可。

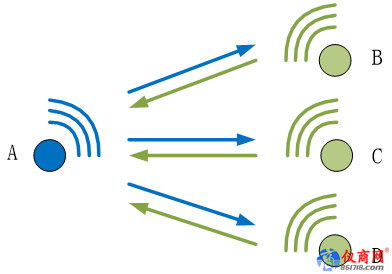

圖6 主從模式（一點對多點）通訊示意圖

3、如圖 9所示，當主從節點的距離無法直接通訊時，只需將兩點距離中一個節點（如C點）設置成路由模式，則能完成數據轉發，其他所有設置均和第2點的設置一樣。

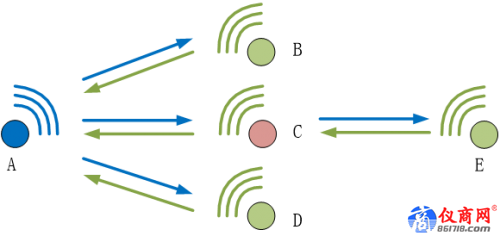

圖7 組網轉發示意圖

4、由以上三種基本網絡，拓展出更復雜的網絡，如下圖10所示，多級組網通訊

Fastzigbee協議應對該網絡同樣也是得心應手，使用方式完全和第3點的設置一樣，只需將鏈路中無法達到的距離中間，找個節點，設置成路由模式即可。Fastzigbee最大支持10級路由轉發，單級路由最大2.5KM，能夠滿足絕大部分的網絡。

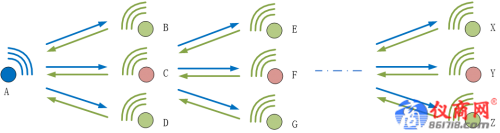

圖 8 多級組網通訊示意圖

Fastzigbee已在眾多的MES系統硬件中運用，為智能制造提供穩定可靠的組網通訊方案。
