圖 3 使用帶有準峰值檢波的頻譜分析儀和LISN進行傳導騷擾預兼容測試

? EMI兼容測試（Compliance）

EMI兼容測試主要針對產品級進行認證測試，這個階段必須需要到專業的，有認證資質的EMC機構，使用符合標準的專業的測試設備和環境，遵循EMI標準規定的校準過程，測試方法和執行步驟，選擇特定產品的限制標準進行比較，按照標準規定的方法分析測量數據，并依照標準格式給出報告，目標就是拿到認證資格證明。兼容認證測試標準嚴格，過程昂貴，時間冗長，必須盡量減少兼容測試的次數，以節省成本和加快產品上市時間。

EMI兼容測試，或者往大了說EMC兼容測試，是一個獨立的大行業。IEC規定的電磁兼容標準以及衍生出的產品類和產品標準，很難由各個公司的產品部門執行，由此誕生了專門的電磁兼容認證測試機構，電磁兼容測試設備，以及由此衍生出的電磁兼容整改業務，都有一大批專業組織和人才。

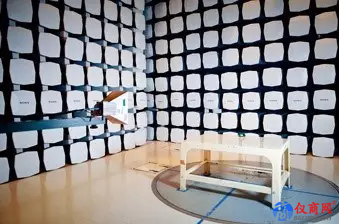

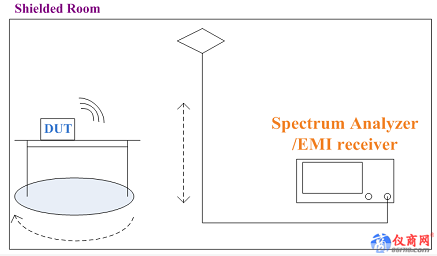

圖 4 EMC兼容測試實驗環境

如果把EMC測試比作英語考試，EMC診斷就像是平時的課堂測驗，預兼容測試就像考前做模擬真題，正式的兼容測試就像是終極的四六級考試，而林林總總的整改機構就是各種課外補習班 ---- 說句偷懶的話，最終的過級考試嚴格繁瑣，原則卻是60分萬歲，畢竟一分質量需要一分成本，而且最終對外只看那一紙證明；不過話說回來，想要60分，至少要按照80分去學習，在模擬題上做70分才敢上考場，僥幸是不行的，不然考試費用就白瞎了。

在成本和質量之間，無論是個人還是公司，都要做到這方面的平衡。

EMI預兼容測試系統

作為質量成本的一部分，EMI測試盡量在產品設計早期階段的介入是必要的。上文提到，IEC標準分為三大類型，基礎標準，通用標準和產品標準，考慮到測量方法的通用性，本節從基礎標準和通用標準入手，介紹EMI兼容測試的系統。在CISPR16和IEC61000系列中，大致可以認為測量項目分為下圖的類別。在實驗室能進行的EMI預兼容測試，包括傳導騷擾和輻射騷擾兩部分，也就是下圖中的笑臉。

圖 6 EMC基礎標準和通用標準的內容

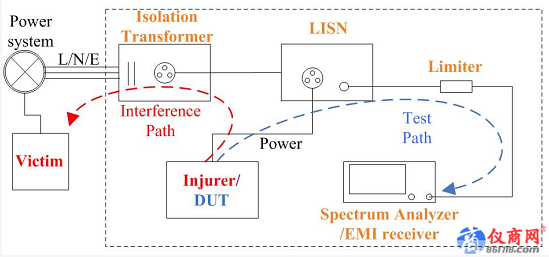

傳導發射騷擾測試系統

傳導發射騷擾是最基本的一個電磁騷擾，主要沿著導體傳播。它主要是由于電源不合格引起的，指使用交流供電的設備在運行過程中對處在相同電網下其他設備的干擾信號。所有的電子產品在用交流電源時都會對電網發出騷擾信號，這類信號低頻居多，EMC標準規定的騷擾頻率范圍通常是從 9 kHz 到 30 MHz。如果傳導騷擾的信號過大，就會影響整個電網的供電質量，進而干擾到同一片交流電網下其他設備的正常運行。傳導干擾要對設備電源連接到電網的三條線，紅/黃色火線L（LIVE），黃綠/黑色地線E（Earth），藍色零線N（NEUTRAL），分別獨立的測試并出具三份報告。當設備存在較長的電信連線（例如網線，USB線）時，也要考慮從電信連線上對對端設備的干擾信號。在某些LISN不適用的場合，可以考慮使用電流鉗。
