圖3：基于NI PXI VST的8×8 MIMO配置。
實現相位的一致和對準
大多數傳統射頻儀器、分析儀或發生器都允許共享參考時鐘（通常為10 MHz），有時會共享起始觸發。雖然共享這些時鐘信號足以保證同步的信號采集和生成，但無法保證相位一致。例如，兩個矢量信號分析儀之間只共享10 MHz參考時鐘的情況。
在這種情況下，兩個分析儀將從公共的10 MHz時鐘獨立地導出其本地振蕩器。在短時間內，信號可能看起來具有恒定的相位差，但隨著時間的推移，每個通道的相位將會發生漂移。這是因為每個LO獨立于10 MHz參考時鐘導出，而且在合成每個LO時引入的鎖相環（PLL）噪聲對于每個通道都是獨立的。因此，僅共享10MHz參考時鐘的多通道RF系統將會出現明顯的通道間相位偏斜。
實現相位相干和對準的更好方法是從單個PLL導出所有通道共享的單個LO，如圖4所示。當直接共享LO時，每個下變頻器具有相同的相位噪聲4。

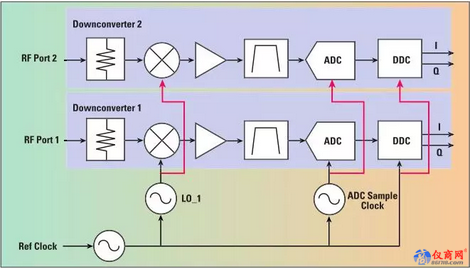

圖4：雙通道相位相干RF矢量信號分析儀。

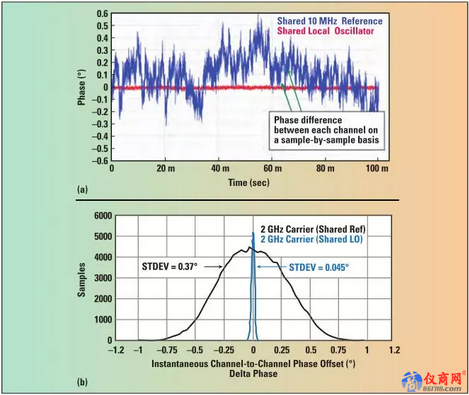

請觀察圖5a中使用兩種不同的同步方法時的通道間偏斜。藍色線表示的是當每個分析儀僅共享10 MHz參考時鐘而不共享LO時的相位差。紅色線表示每個下變頻器信號鏈之間直接共享本地振蕩器時每個通道之間的相位差。從圖中可以看出，直接共享LO要比僅共享10 MHz參考時鐘表現出明顯更緊密的相位對準。
