FLIR銻化銦制冷型熱像儀拍攝的FA-18大黃蜂戰斗機的定格畫面
相反，非制冷型熱像儀，比如FLIR T1030sc，它的像素由隨溫度產生明顯電阻變化的材料組成。而且，每一個像素的溫度都會升高或降低。其電阻隨溫度的變化而變化，并可測量其數值，同時通過校準流程映射至目標溫度。
現今配備的微測輻射熱計紅外熱像儀的快照速度或“時間常數”一般為8-12ms。但這并不意味著傳感器像素點以每8-12ms進行讀取。一般的經驗是：處理躍階輸入信號的一階系統達到穩定狀態所需的時間是時間常數的5倍。
時間常數與思維實驗
以下的思維實驗有助于方便理解微測輻射熱計的時間常數概念和其影響高速測溫的方式。
假想有兩桶水：一桶是裝滿已攪拌均勻的0 ?C冰水，另一桶是快速沸騰的100 ?C沸水。讓微測輻射熱計紅外熱像儀先對準冰水測溫，然后馬上對準沸水(100 ?C的躍階輸入)，記錄這一過程的測溫結果。
對于這一圖形，我們使用7 ms作為熱像減半時間的估值，所以我們可以很密切地追蹤隨5倍時間常數變化的過程。在經過1個減半時間常數，微測輻射熱計報告溫度達到50 ?C——或是沸水實際溫度的一半。
2個減半時間常數后，溫度達到75?C；3個減半時間常數后，溫度達到87.5?C，以此類推，每經過一個半躍階，就越接近100?C。

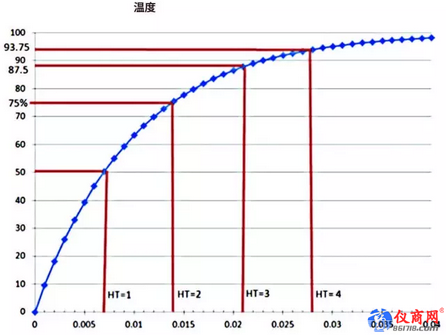

由0 ?C至100 ?C過渡的系統響應圖（時間常數=10 ms，減半時間常數 = 7 ms）
真實數據

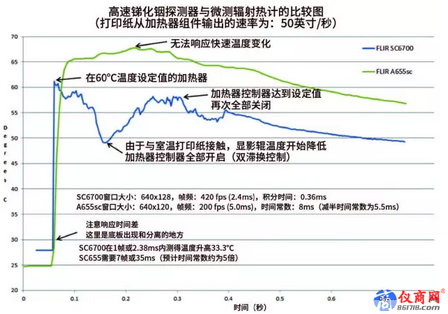

現在，我們從測量機械系統的角度，看看量子探測器的積分時間與微測輻射熱計的時間常數之間的區別。第一個示例是一個打印過程，紙張在整個寬度和長度上都需要均勻加熱到60?C。打印紙繞著顯影輥輸出的速率為50英寸/秒。
打印紙離開經過加熱的顯影輥的熱圖像
使用制冷型量子探測器紅外熱像儀與微測輻射熱計紅外熱像儀捕獲每邊的數據。
