4、電壓互感器電磁單元發生的熱故障最常見的原因是由于電容式電感器單元內部中間變壓器設備故障所引起的異常發熱。這種故障表現處理的熱特征是電壓互感器地步溫度明顯升高;

5、電容式電壓互感器中間分壓器引出線如果發生零件銹蝕、松脫的現象，顯示出來的熱特征為以故障零件為中心的圓形過熱點(如上圖所示)。

互感器熱缺陷的紅外熱像儀檢測依據

電流互感器互感器發熱異?？赡苁请娏髦聼幔部赡苁请妷褐聼?。以下是DL/T 664-2008對互感器兩類致熱的檢測標準：

1、電流致熱型設備缺陷熱像儀的診斷判據

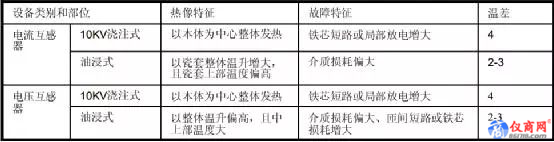

2、電壓致熱型設備缺陷熱像儀針對判據

熱像儀判定互感器熱缺陷后處理建議

1、電流互感器的外部接線板或變比接線板過熱現象一般來說是由于連接部件氧化銹蝕、松脫、安裝缺陷所導致的。這類情況下，建議在遇設備停電機會時對缺損部件進行除銹、緊固或更換后即可消除發熱現象。

2、當發熱現象是互感器(電壓、電流)內部原因所引起的時候，如果是油浸式設備，建議對設備內部的絕緣油進行區域化驗，之后再做進一步處理;如果是澆注式電流互感器的異常發熱，建議對設備進行伏安特性測試或者局部放電試驗。

如何利用熱像儀對互感器進行檢測

室外互感器的測量受外部環境干擾的因素較多，因此我們建議：

1、熱像儀檢測時要注意躲避陽光直射，特別是避免正午進行拍攝，最好是在無風或風速很小的時候進行檢測;

2、在安全的距離條件下，熱像儀盡量靠近被測的互感器;

3、在進行電壓互感器的紅外檢測時，應注意檢測其瓷柱的溫度，由于它們的溫升較小，要將紅外熱像儀的靈敏度調節到較大的位置。

熱點溫度>80℃或δ≥95 %

熱點溫度>55℃或δ≥80 %

溫差不超過10K，未達到嚴重缺陷的要求

以串并聯出線頭或大 螺桿接觸不良

螺桿出線夾為最高溫度的熱像或以頂部鐵帽發熱為特征

內連接電流互感器

設備類別和部位 熱像特征 故障特征 一般缺陷 嚴重缺陷 危急缺陷

介質損耗偏大、匝間短路或鐵芯 2-3,損耗增大
