我們?cè)谶M(jìn)行息屏待機這樣長時間的測量時，使用了萬用表的測量統計功能，由下方的統計表格可以直接看到平均電流為12.952mA，峰值431.784mA，最小值為3.702mA。同時選擇打開趨勢圖，看到在整個10分鐘的測量區間內電流變化情況，能夠很明顯的觀察到偶爾跳出的異常電流。

4GLTE網絡息屏待機電流 測試圖

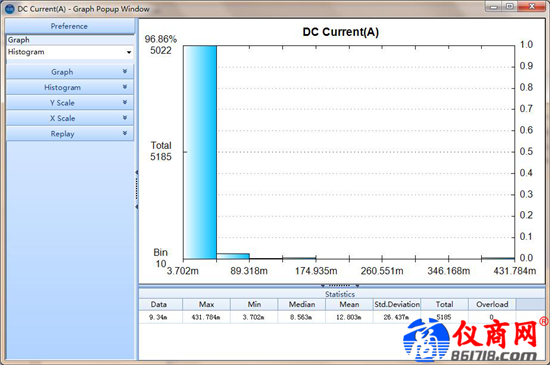

測量結束后我們對數據選擇直方圖顯示模式，對整個待機區間內測量到的電流情況進行分析，輸出電流值百分比，可以看到3.702至40mA左右的數據在10分鐘測量數據中占到了96.86%，這個功能讓數據分析變得很方便。

2.接下來是在WIFI網絡下息屏功耗測量

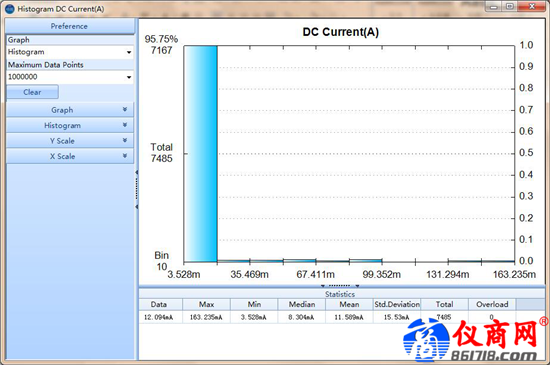

連接WiFi時的息屏電流

連接WIFI息屏待機時的電流在11mA左右，相比于4G網絡下息屏待機小了差不多1mA。這是因?yàn)?/span>4G網絡需要發射和接收基站的信號。由于輻射范圍大、建設成本高，基站都建在如山頂之類的開闊地帶，手機接收來自山頂?shù)男盘?hào)，消耗的電量自然更多了。如果遇到信號不好的情況，要發射更強大信號來搜索網絡，會更加耗電。而WiFi就輕松多了，通過無線路由發射信號。在一個固定的環境內實現近距離覆蓋，信號波動不大，穩定狀態下手機耗電更少！

3.然后是VoLTE網絡下待機狀態功耗測量

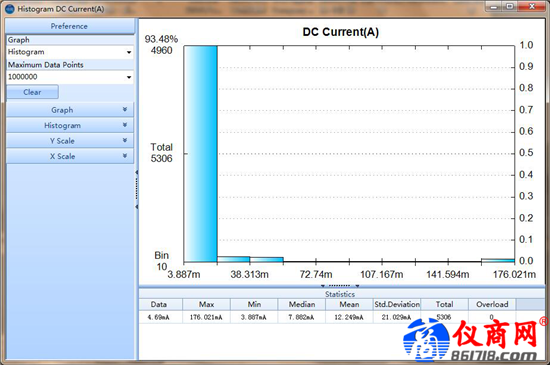

Volte模式下功耗測量

VoLTE是建立4G網絡下的高清語音通話模式，VoLTE是基于IMS的語音業務。它是一種IP數據傳輸技術，無需2G/3G網，全部業務承載于4G網絡上，可實現數據與語音業務在同一網絡下的統一。4G網絡下不僅僅提供高速率的數據業務，同時還提供高質量的音視頻通話，后者便需要VoLTE技術來實現，說白了就是其實VoLTE就是4G電話。我們測量發現在此模式下的待機電流和4G網絡待機模式的電流差別很小，只有幾百微安。

4.最后我們進行的是深度睡眠測量，在未插SIM卡情況下對智能手表的電流進行測量，主要測量的是最小待機電流。

睡眠階段的息屏電流測量

可以看到在睡眠階段測量到的平均電流為9.304mA，相比于4G網絡和Volte模式下的待機小了3mA，相較于WIFI模式下待機小了2mA。而在此功能下我們一般主要關注的是低電流，我們?cè)诮y(tǒng)計功能里也可以直觀的看到最低電流為3.365mA，這個統計功能確實在數據分析上幫了很多忙。

針對以上的典型場景，我們進行了多組數據的測量，需要保存和分析。SDM3065X上位機軟件上的數據保存功能可以將測量數據保存在電腦中，特別是針對長時間的深度睡眠測量，最多可保存100萬組數據。同時，在不使用上位機的情況下，萬用表端也有1GB的存儲空間支持將數據保存在內部存儲器中，當然，外插U盤也是可以的。
