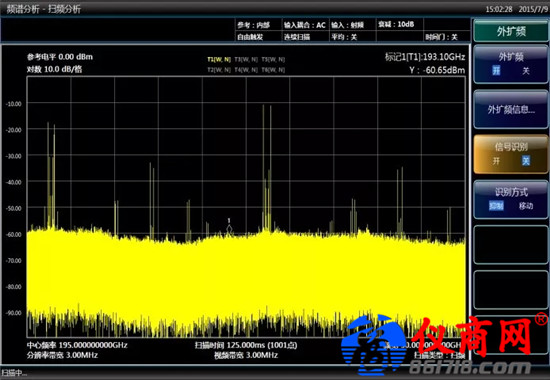

b) 在頻譜分析模式下，按圖3中紅色連接線所示，將USB連接線將AV4051和擴頻模塊連接起來。此時AV4051自動發現擴頻模塊，如圖3所示。4051實現擴頻模塊頻段信息的智能識別，自動讀取模塊中配置的變頻損耗信息，并自動切換到相應的擴頻頻段。因?yàn)橹C波混頻器的中頻輸出中包含許多混頻產物，而擴頻功能通路中沒有信號預選器，在儀器屏幕上可以看到非常多的信號，但其中只有一根是正確的，如圖4所示。
圖4 擴頻測量結果圖

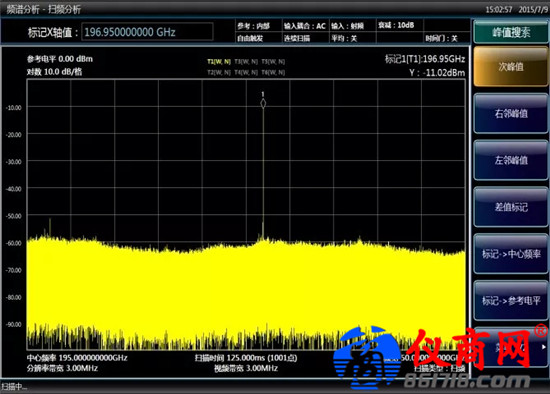

c) 在【輸入輸出】、【外擴頻】菜單中打開信號識別開關，可以看到大部分假響應被抑制掉，如圖5所示。
圖5 信號識別開時的擴頻測量結果圖
d) 外擴頻測試完畢，只需拔出擴頻模塊的USB連接線，儀器將自動退出擴頻模式，恢復到同軸測量模式，簡單快捷。
關鍵詞:頻譜分析儀 毫米波 測試測量 瀏覽量：2519
