圖6狀態判別電路原理

4安裝注意事項

除電路結構設計外，在元器件選擇、電路安裝及工藝上也要采取一定的措施。為達到pA級微電流測量，必須注意以下幾點：

1）為了盡量避免干擾，應將輸入接線端用屏蔽環完全環繞，并將屏蔽層與外殼、襯底及信號地連接口，將保護環設置在印刷板的正反兩面。

2）電路的各條回路都應以地作為電流返回的通道，鑒于地線上的阻抗不是零而形成電位差，地線與信號線間的電容耦合會進一步增加噪聲干擾，因此，要盡量設置少的接地點或減小接地點間的距離。

3）PCB布線時，要注意各種器件的擺放，每個芯片必須配置去耦電容，功率大的元器件要求靠近電源位置，盡量減小電線長度，在電源和放大器的輸出部分大面積敷銅。在進行線路板的走線時，先走地線及電源線。

5試驗仿真

5.1工頻干擾試驗

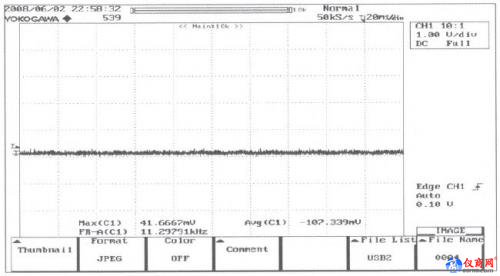

工頻噪聲可以通過空間輻射、傳導進入，通過對測量儀器加裝金屬屏蔽層，測試者手接觸儀器外殼時，測試電路輸出波形如圖7所示；撤掉金屬屏蔽層，測試者手接近儀器外殼時，測試電路輸出波形如圖8所示，從兩圖對比中可以看出50 Hz噪聲得到有效抑制。

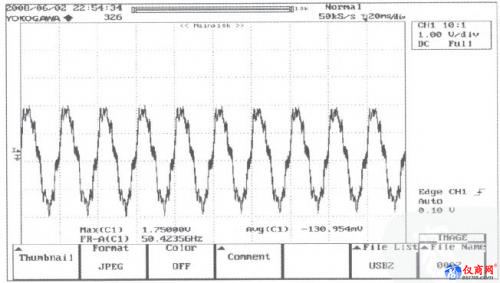

圖8無屏蔽時電路輸出波形

5.2驗證調制采樣電路、差分電路的有效性

為過濾掉電路失調等直流雜質信號，采用調制電路、差分電路。為驗證電路的有效性，用示波器分別測量采樣保持輸入端波形和差分電路輸出端波形，如圖9所示。很明顯，直流雜質被有效過濾。
