圖1 共差模電流的流經路徑

共模干擾是線對地的干擾

根據上述分析

加入共差模分離器后如圖所示

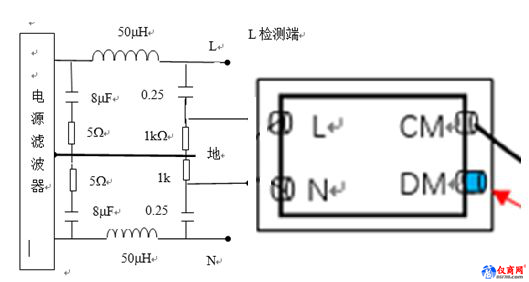

圖2

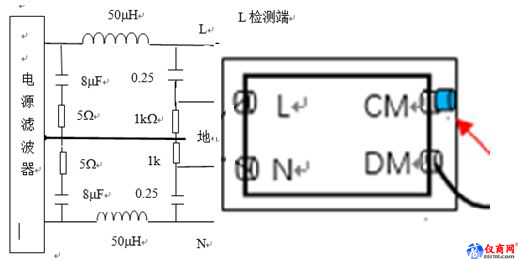

圖3

1.  L與N在共差模分離器內部匯聚后變成共模信號

根據之前的計算公式帶入后可知：

L,N在經過共差模分離器內部后，L的方向沒被改變,

二．共差模信號的隔離度（抑制比）定義

共模和差模的抑制比是衡量共模和差膜分離質量的重要指標，可用下圖表示：

三.檢測設備

RF射頻信號源1臺、頻譜分析儀1臺、共模信號轉換器1臺、差模信號轉換器1臺，及所需連接線。

四.隔離度值指標及其檢測方法

1.打開信號發生器和頻譜儀，開機預熱25-30分鐘，對頻譜儀進行校準。

2.按照下圖中連接儀器，分別測試共模隔離度和差模隔離度

1）共模隔離度測試

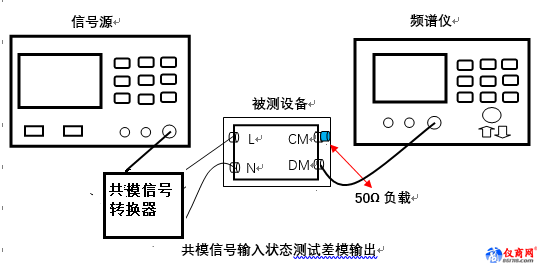

圖4共模隔離度的測試

在共模信號輸入狀態下;

共模隔離度=共模輸出（U1）dB—差模輸出（U2）dB

共模隔離度標準：10K-30M 共模隔離度U≧40dB。

2）差模隔離度測試

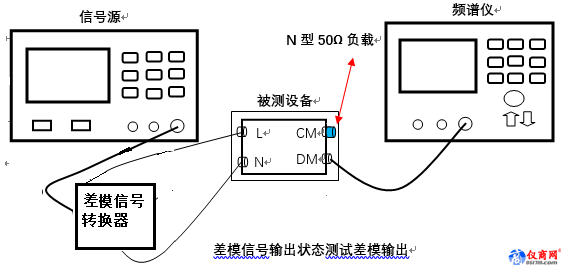

圖5差模隔離度的測試

差模信號輸入狀態下：

差模隔離度= 差模輸出（U1″）dB—共模輸出（U2″）dB

差模隔離度：10K-30M 整體隔離度≧40dB。

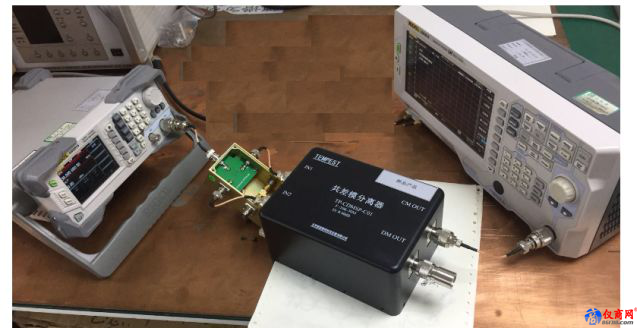

圖6隔離度的測試現場

五．隔離度的測量誤差

1)連接電纜長度引起的測量誤差
