另外注意，由于物聯網設備工作在低電壓，因此用于為設備供電和測試的電源不會對設備帶來不利影響。劣質電源產生的噪聲可能會在對被測設備應用的3~4 V電壓范圍中占有明顯比重。

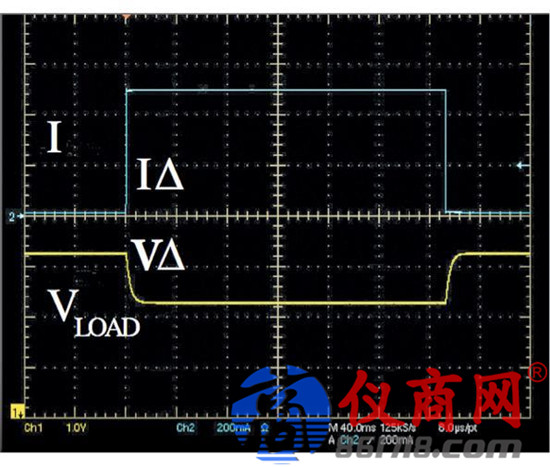

電源的另一個問題是快速物聯網設備轉換。當設備從睡眠模式或待機模式轉換到發送模式時，負載電流會在幾微秒中從幾毫安變成幾安，負載變化達到1000%。如此快速而巨大的負載變化會從幾個層次上給電源帶來問題：

? 在糾錯電路檢測新的負載電流，并調節電源以維持編程的輸出電壓時，會產生電壓降;

? 在電壓低時，設備測量可能會不正確;

? 如果電壓低于設備低電量關閉閾值，且低于閾值足夠長時間以使設備檢測到低電平，器件將關機;

為避免這些問題，電源應能夠?qū)ω?fù)載變化快速做出響應，理想情況下應低于100 μs，即使在快速模式跳變期間也能實現穩定輸出。在這種情況下，要特別注意技術數據表，瞬態響應一般定義為當負載變化50%時電源恢復到接近原始電壓所需的時間。這一定義是在無線物聯網產品問世之前就確定好的，而無線物聯網產品的負載變化要明顯高得多。

8電池輸出

評估電池續航時間的方法之一是使用實際電池測試物聯網設備，確定器件保持供電的時間。然而，等待電池放電可能是耗時且延遲開發的工作。此外，這種測試方法不精確，具體測試條件難以復制。

圖6 使用能模擬電池的電源進行模擬測試

更有效的方法是使用能模擬電池的電源，其可以在各種條件下進行設計測試，從完全電池充電到接近完全放電。您還可以仿真不同類型的電池，以確定最適合設備的電源。在評估電池模擬功能時，不僅要能夠在整個放電周期內動態建立模擬電池模型，還要能夠模擬電池的內阻及對接近瞬時負載變化的最小電壓降(快速瞬態響應)(圖6)。

9進行測試

毫無疑問，物聯網設計人員面臨著電池續航時間問題，必須克服與表征低功耗設備有關的挑戰。他們必須能夠分析最低10-9 A的睡眠模式電流，觸發持續時間短、上升時間快的波形，在更長的時間內捕獲數據。為DUT提供干凈、穩定、準確的電源是必須的。通過使用適當?shù)墓ぞ吆图夹g(shù)，可以克服所有這些挑戰，最大限度地利用一切可利用的功率。
