④ HE486在工作頻率3GHz時的頻率牽引最大頻偏為40.400000MHz，即頻率牽引系數為1.35%@3GHz；輸出功率最大偏移1.30dB，此時輸出功率14.46dBm。測試曲線如下圖8所示，其中縱坐標為工作頻率測試值（Hz），橫坐標為沿等反射系數圓360o范圍內均勻改變負載阻抗相位時的測試點（該測試結果一共包含36個點）。

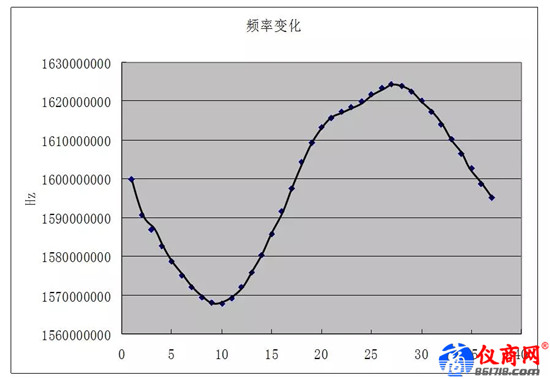

圖8 HE486工作頻率在3GHz時的非線性特性（頻率牽引）測試曲線
通過與該研究所研制這兩個型號VCO的技術指標進行對比，測試取得較為滿意的結果，說明中電儀器的該應用解決方案不僅操作簡便易行，在測試效率、測試一致性等方面更顯示出顯著的優越性，可以滿足當前VCO的研制、生產等過程中對非線性特性（頻率牽引）的測試需求，具有良好的應用前景。
