圖4. 由抖動產生的理論信噪比和有效位數與滿量程正弦波模擬輸入頻率的關系

二、頻域圖

近載波噪聲出現在采樣時鐘中心頻率和等于信號帶寬一半的單邊帶(SSB)失調之間。寬帶噪聲的范圍從單邊帶失調到?時鐘接收器帶寬。

圖5. 頻域圖

時間的乘法運算是在頻域中進行卷積。因此，時鐘上在頻域上的任何“裙邊”都會施加于數字信號。這會增加信號的EVM，降低整體性能。卷積到采樣信號上的噪聲量取決于模擬頻率與采樣頻率的關系。

圖6.卷積到采樣信號上的噪聲取決于模擬頻率和采樣頻率的關系

三、相位域圖

相位噪聲由每個時鐘周期之間的時間變化引起。最終結果是時鐘信號在基波頻率周?chē)兓?，這一頻率范圍變化會降低ADC的信噪比。

圖7.抖動的相位域圖

圖8所示的例子中，?66 dBc的雜散增加到78 MHz時鐘上，用來將ADC采樣控制在30.62 MHz模擬信號。

圖8. 使用噪聲時鐘采樣時的30.62 MHz信號

雜散為?74.1 dBc，按以下公式計算：

時鐘設計人員通常會提供一個相位噪聲，但不提供抖動規格。相位噪聲規格可以轉換為抖動，首先確定時鐘噪聲，然后通過小角度計算將噪聲與主時鐘噪聲成分進行比較。相位噪聲功率通過計算圖9中的灰色區域積分得出。

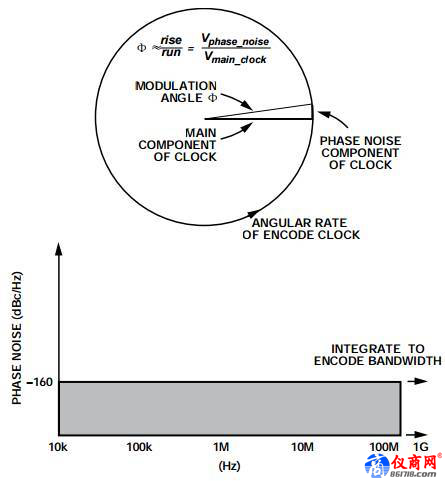

圖9. 對編碼帶寬的近載波到時鐘輸出噪聲進行積分計算

高度為?160 dBc，寬度為10 KHz至245.76 MHz。因此，

10×log(245.7e6 ? 10e3)

= 83.9 dB，?160 + 83.9 dB

= 76.1 dBc

得出積分噪聲。

載波的失調不同，噪聲的斜率也不同。例如，A1區域通常為1/f噪聲，而A4區域則視為寬帶噪聲。

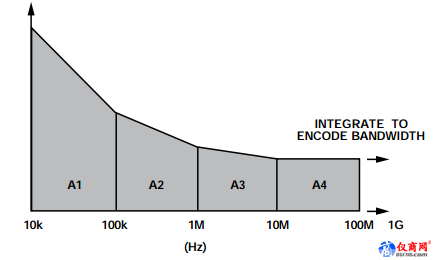

圖10.在頻率范圍內的噪聲變化情況

A =面積=積分相位噪聲功率(dBc)抖動可以通過對編碼帶寬的近載波到時鐘輸出的噪聲進行積分計算確定。頻率范圍應分為較小的頻帶，然后相加得到總的結果：A = 10 log10 (A1 + A2 + A3 + A4)
