圖4：展示VOUT（參考0V接地）與控制器的反饋電壓（參考虛擬接地）之間電壓電位差的示意圖

要關閉環路，您可以使用一對配對晶體管以實踐圖5所示的電路。一匹配對將反饋信號發送至VIN；另一匹配對產生從VIN到虛擬接地之上電位的電流。

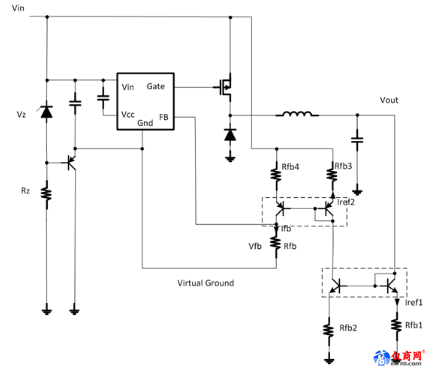

圖5：非同步控制器和使用配對晶體管的饋電實踐的高級原理圖

輸出電壓調節

當瞬態電壓顯著高于LM5085的絕對最大值時，適合應用這一想法。LM5085是一個恒定導通時間（COT）控制器；因此，其導通時間（Ton）與VIN成反比。然而，當將VIN鉗位到LM5085時，Ton將不再隨著VIN（至功率級）的增加而調整，因為器件將具有由齊納二極管設置的固定電壓，而VIN（至功率級）將不斷增大。這將導致頻率下降，因為功率級輸入電壓的增加值超過LM5085的鉗位電壓；因此調節電壓可能會稍微開始增加。因此，為確保以Type 1 紋波注入標準規定紋波注入電壓的大小。最終，確保紋波被制定在可接受的范圍內，以維持穩定性及最小化當紋波增加時的輸出誤差。

示例原理圖

圖6所示為絕對最大VIN額定值為150V的48V電源的示意圖。示例可以在3A條件下提供12VOUT。

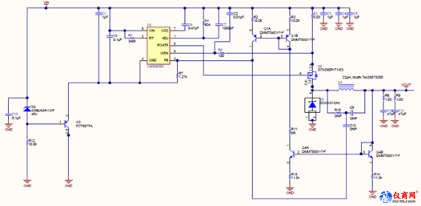

圖6：使用LM5085在3A設計時為24V至150VIN（最大）/ 12VOUT

圖7所示為從原型電路板獲得的效率圖，圖中兩大參數為效率（%）和負載電流（A）。

圖7：不同輸入電壓下效率（%）與負載電流（A）的關系

圖8所示為150VIN時的開關節點電壓和電感紋波電流。

圖8：通道1開關節點電壓，通道4電感紋波電流

結論

在系統輸入電壓高于器件最大輸入電壓額定值的應用中使用P通道非同步降壓控制器。該應用的優點在于使用成本較低的控制器，且最大程度地減少了組件數量。
