圖7、FSWP不同脈沖重復頻率脈沖相位噪聲測量曲線

從測試結果可以看出，在靠近PRF/2處，Trace1脈沖相位噪聲比Trace2降低了-9.3dB，和理論值基本吻合。

3.2脈沖重復頻率保持不變而改變脈沖寬度

當脈沖重復頻率一定時，提高脈沖占空比將會降低fc的噪聲，這是由于脈沖包絡變窄導致譜線密度降低的緣故。如圖15所示，設置脈沖源的載波頻率1GHz，脈沖重復周期100us，Trace1的脈寬為10us，Trace2的脈寬為50us，Trace2譜線密度將會比Trace1降低1/5，由公式可知：噪聲改變量≤10*Log10(1/5)=-6.9dB。

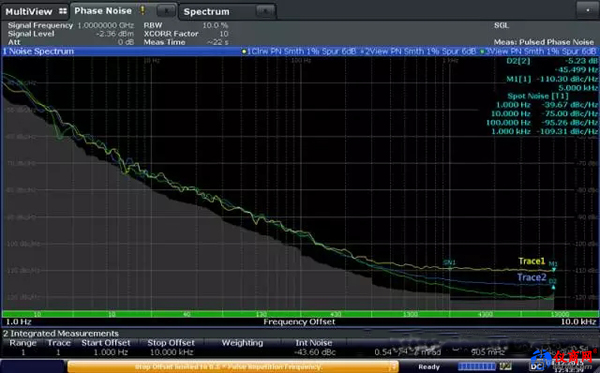

圖8、FSWP不同占空比的脈沖相位噪聲測量曲線

從測試結果可以看出，在靠近PRF/2處，Trace2脈沖相位噪聲比Trace1降低了-5.23dB，和理論值基本吻合。

3、總結

綜上所述，采用先進的數字相位解調和幅度解調技術，F(xiàn)SWP能夠非常方便測量脈沖信號的相位噪聲，脈沖相位噪聲的測量頻偏自動限制在PRF/2范圍內，脈沖寬度和脈沖重復頻率的改變將會對包絡內的譜線密度產生改變，進而影響到脈沖相位噪聲，在靠近載波處，脈沖相位噪聲基本不變，在靠近PRF/2處，脈沖相位噪聲影響就會非常明顯。
