現如今，無線電技術新興起一種名叫超寬帶（UWB）無線技術，這種技術發展非常迅速，并且有望在低功耗、短距離無線應用上廣泛普及。目前，UWB技術已經迅速成為無線USB 和短程探地雷達等應用的領導技術。UWB無線電不同于傳統窄帶無線電，擁有大量的專用測試需求。巨大的信號帶寬、窄脈沖和接近熱噪底的瞬態功率頻譜密度（PSD），使得 UWB 測試起來非常困難。泰克在UWB測試上為業界提供了比較簡單有效的解決方案。下面小編給大家展開來細說。

泰克針對超寬帶（UWB）信號測試提供專用的生成分析測試儀器

AWG70000 任意波形發生器

UWB信號帶來了許多挑戰性的測試和測量問題，需要專用的測試儀器功能。泰克為UWB生成和分析超寬帶測試信號，給出了要求高性能任意波形發生器（如泰克AWG7000系列）和超寬帶數字熒光示波器（如可以滿足各種UWB信號帶寬要求的DPO70000系列）。

泰克AWG7000系列和RFXpress為UWB 測試信號的生成提供了可靠的解決方案。AWG7000和RFXpress能在UWB頻譜中以數字方式合成和產生信號。對自定義的UWB 信號或針對最新WiMedia 規范定義的信號而言，AWG7000 解決方案可創建超過1.6GHz 調制帶寬的實時跳頻信號。RFXpress 軟件使用戶能完全控制其UWB信號的特性，包括導引同步序列和時間頻率碼等。對WiMedia應用的全部六個頻帶組（BG1~BG6），使用AWG7000 可以在IQ、IF 或直接RF 信號中，也給用戶提供了直接產生射頻、中頻上變頻或基帶調制等三種不同的選擇。

泰克AWG7000任意波形發生器提供 20Gs/s 的采樣率，可直接生成多種 UWB 波形。

生成UWB測試信號要求巨大的帶寬，這需要使用專用的信號生成設備。大多數常用的實驗室信號發生器只能生成幾十或幾百M(fèi)Hz的帶寬，而大多數UWB信號需要1.5 GHz的帶寬，遠不能滿足UWB要求。

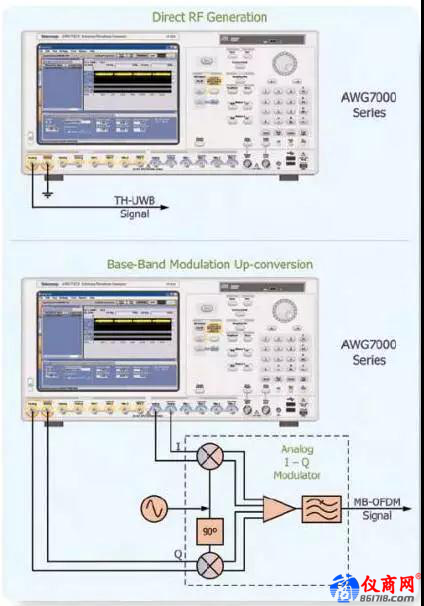

根據要生成的UWB調制，可能需要不同的信號發生方法。TH-UWB和DS-UWB之類的信號一般完全在基帶生成，要求幾千兆赫的基帶帶寬。其它信號如MB-OFDM則更多地上變頻到相應的RF頻段。上變頻方法要求的基帶帶寬較少，但增加了外部上變頻器或調制器，提高了復雜性。

多年來，泰克AWG系列的帶寬能力一直居于業內領先地位。AWG7000等型號使用近四倍的過采樣率，實現了高達20 GS/s的采樣率和5.8 GHz的基帶帶寬。這為BG1和BG2的WiMedia MB-OFDM信號直接生成RF提供了足夠的帶寬。
