磁保持繼電器是近幾年發展起來的一種新型的繼電器，也是一種自動開關。和其他電磁繼電器一樣，對電路起著自動接通和切斷作用。所不同的是，磁保持繼電器的常閉或常開狀態完全是依賴永久磁鋼的作用，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的。磁保持繼電器分為單相和三相。據有關資料介紹，目前市場上的磁保持繼電器的觸點轉換電流最大可達150A；控制線圈電壓分為DC9V、DC12V等。一般電器壽命10000次；機械壽命1000000次；觸點接觸壓降<100mV。因此，具有省電、性能穩定、體積小、承載能力大，比一般電磁繼電器性能優越的特點。

根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

下面我們主要介紹一款需要直流電壓供電的磁保持繼電器的測試方法。

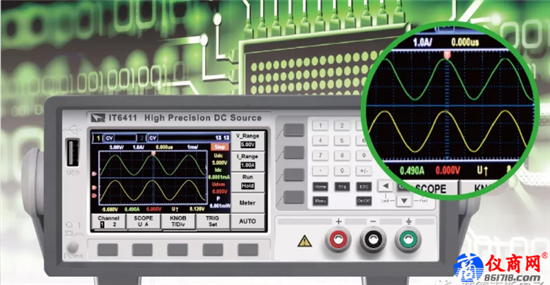

IT6400 系列LIST功能

IT6400系列是四象限電源，具有list功能，可按照程序所編的電壓電流值輸出。

單通道最大輸出功率150W，電壓最大可達±60V，電流最大±10A，雙極性雙范圍輸出。

LIST功能實測案例

以下是測試要求：

磁保持繼電器的老化測試，就是重復讓產品斷開和閉合，進行老化測試。

脈沖波形：+4.5V,500ms→0V,500ms→-4.5V,500ms→0V,500ms

測試磁保持繼電器的吸合電壓和釋放電壓。一般采用步進增大或者減小電壓值的方法去測試。

電壓上升階梯波形：1V為初始值，0.1V,100ms進行升壓，直至產品動作；再以-1V為初始值，-0.1V,100ms進行升壓，直至產品動作。

下面我們以第一個測試要求為例進行實測演示，實現方式：用IT6400 list模式。可采用IT6400面板操作或者IT9000上位機軟件測試。

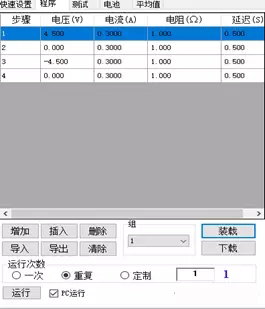

上位機軟件IT9000編程界面

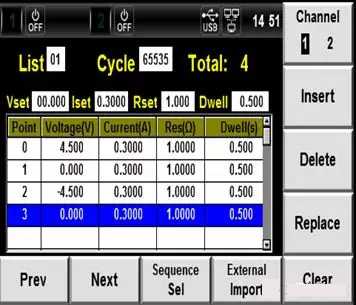

IT6400面板LIST編程

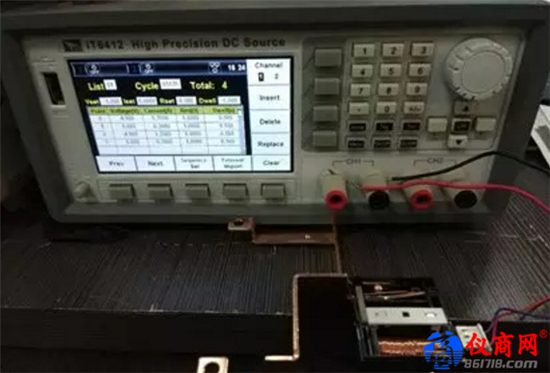

IT6400雙極性電源實測圖

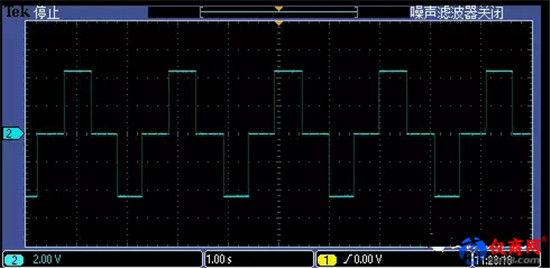

實測波形圖
