如圖 1所示包含諧波的50Hz信號波形，常規諧波和諧波模式諧波均能得到正確的諧波含量，并且精度很高。

信號二：基波頻率50Hz，含2~15的奇次諧波，各次含量同樣均為10%

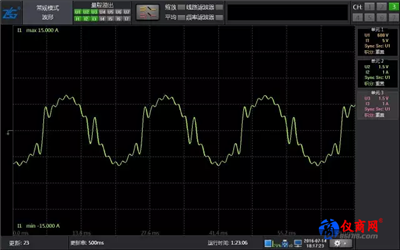

圖4 50Hz基波2~15奇次含量10%諧波波形

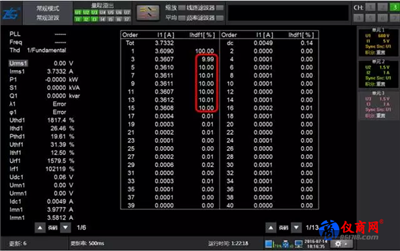

圖5 50Hz基波2~15奇次含量10%常規諧波分析結果

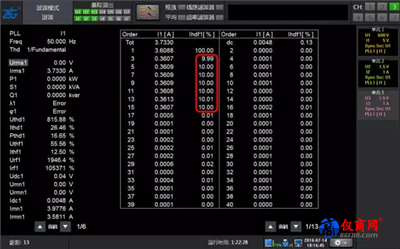

圖6 50Hz基波2~15奇次含量10%諧波模式分析結果

如圖 4所示只包含2~15次的奇次諧波的波形，常規諧波和諧波模式結果同樣精確。

信號三：基波頻率50，含2~15偶次諧波，各次含量均為10%

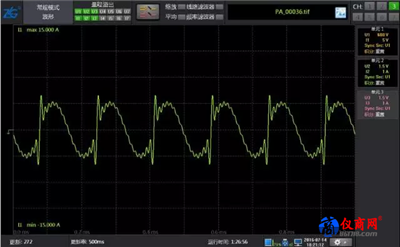

圖7 50Hz基波2~15偶次含量10%諧波波形

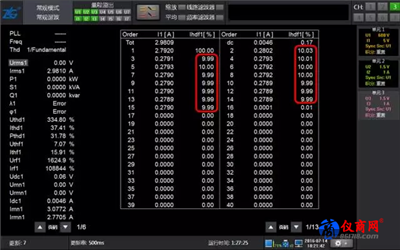

圖8 50Hz基波2~15偶次含量10%常規諧波分析結果

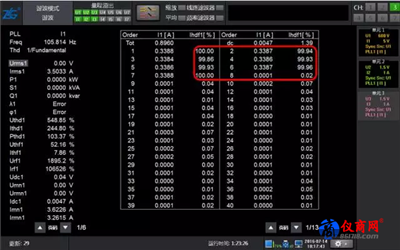

圖9 50Hz基波2~15偶次含量10%諧波模式分析結果

如圖 7所示只包含50Hz基波的2~15次的偶次諧波的波形，受偶次諧波的影響，每個基波周期多了兩次過零，而且頻率與基波相近，PLL的濾波器亦無法濾除該諧波，因此PLL結果錯誤，導致諧波分析結果也完全錯誤，此時的常規諧波分析結果仍然正確，而且保持了很高的精度。說明常規諧波可以不受偶次諧波影響，在采樣率和FFT點數足夠時，具有受被測信號影響低的優勢。

信號四：基波頻率6kHz，含2~15次諧波，各次含量均為10%

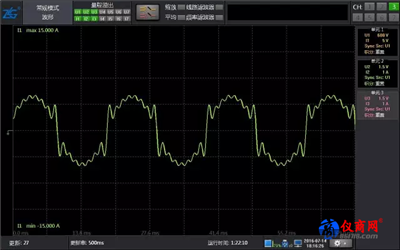

圖10 6kHz基波2~15次含量10%諧波波形

圖11 6kHz基波2~15次含量10%常規諧波分析結果

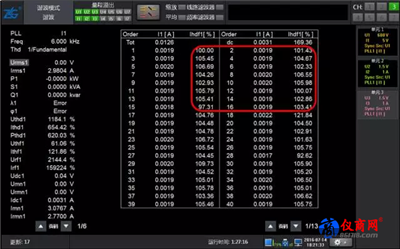

圖12 6kHz基波2~15次含量10%諧波模式分析結果

如圖 10 所示包含6kHz基波的2~15次諧波的波形，由于已經超出諧波模式支持的頻率范圍，諧波模式無法測量，而常規諧波分析時使用了200kHz的采樣率，6kHz的15次諧波頻率為90kHz，小于采樣頻率的一半，因此仍然可以精確測量。

由上實例看出，非同步采樣拓寬了諧波的分析范圍，在許多同步采樣受到約束的場合可以實現互補，是一種強有力的諧波分析方法。

需要指出的是，雖然以上用例中常規諧波分析結果都正確且精度很高，但在諧波模式PLL正確時，諧波模式在高次諧波的穩定性和精度會比常規諧波高，因?yàn)槌Ｒ?guī)諧波在高次諧波的頻率上有累積誤差，且頻譜兩端會受負頻率的影響。特別需要注意常規諧波一個致命缺點是頻率下限較高（PA5000功率分析儀的常規諧波支持基波的頻率下限是15Hz），而且需要保證更新周期內有足夠的采用點。
